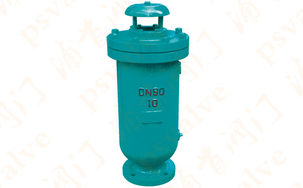

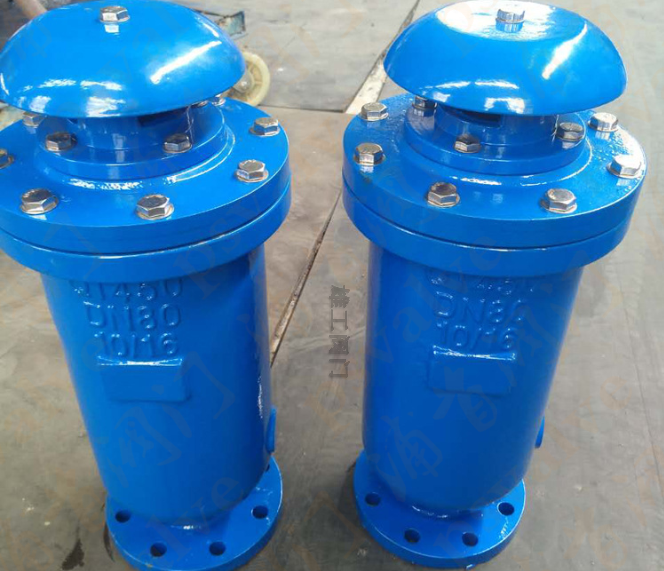

污水復合式排氣閥,SCAR污水復合式排氣閥是專用污水管道工程的排氣閥，與CARX復合式排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進（把浮球控制在下部，使污物只能在閥體下部物污不會纏繞上部排氣口上，不會影響密封性能。

污水復合式排氣閥,SCAR污水復合式排氣閥工作原理
管內污水在運作時，污水復合式排氣閥的活瓣停在定位架下部，進行大量排氣， 當空氣排完時，污水進入閥內把球浮起，傳到活瓣到關閉。管內在運作時會自然產生少量氣體會集中到管內上部到相當程度，閥內污水與球隨時下降，氣從小孔排出。

管道內氣體產生的原因
1、在管道安裝完畢后 通水之前，管道內充滿了空氣。
2、水在水泵工作前后因壓力發生較大的變化而出現氣體。
3、管道系統內部水溫發生變化，產生空氣。
4、水在通過管道的一些附件，如閥門、三通、.彎頭等，由于水壓力發生較大變化，會產生氣體。
5、管道系統的滲漏 。
6、管道維修.維護時，管道泄水或水錘等工作情況產生的負壓進氣。

工作原理

當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。

每小時排氣量表

主要零部件

主要外形尺寸

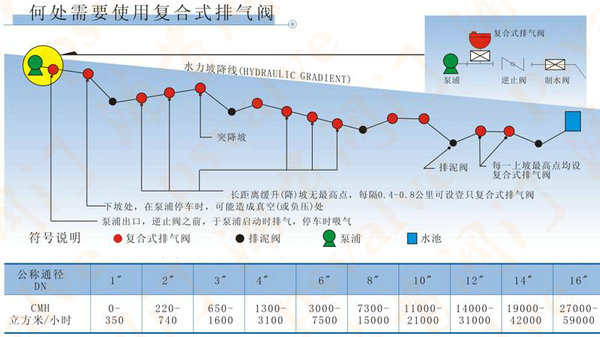

安裝位置的選擇

SCAR污水復合式排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部最高點，排氣閥安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。

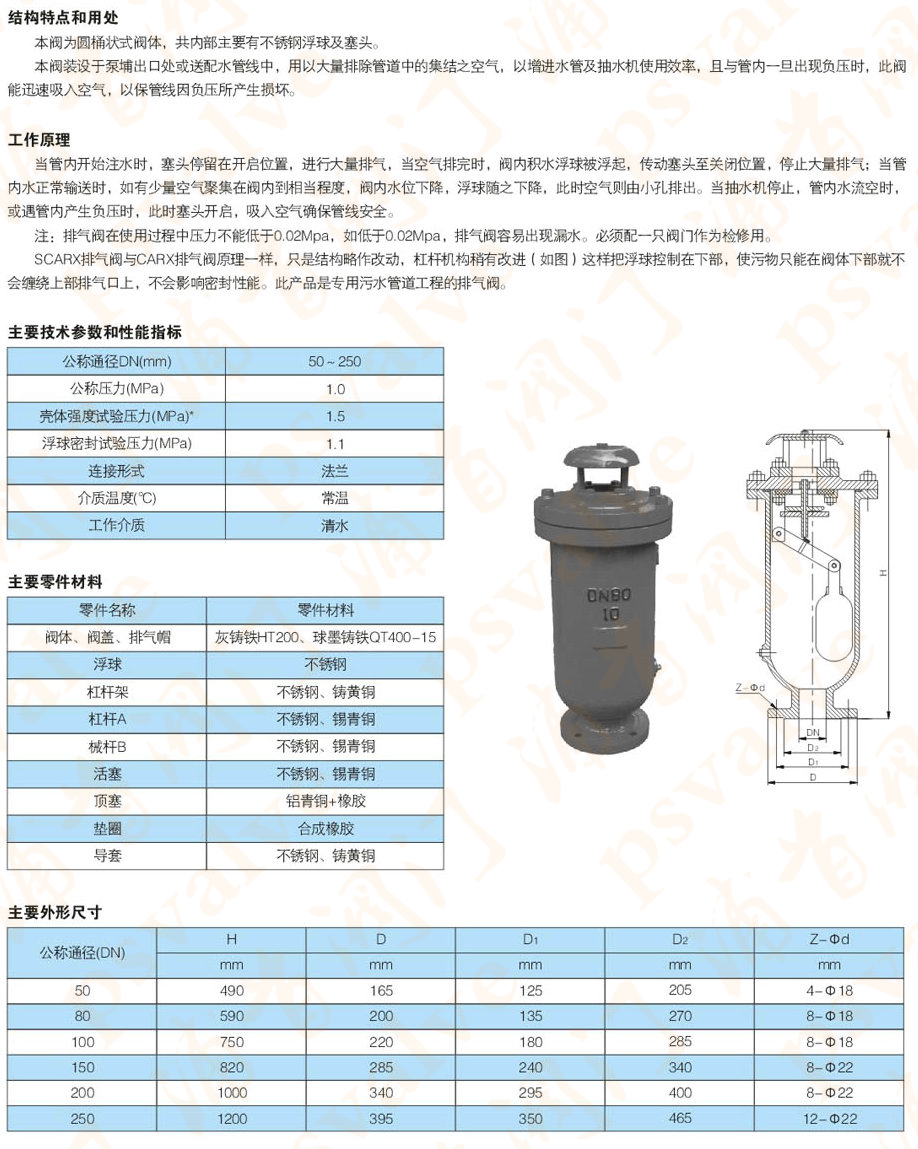

污水復合式排氣閥,SCAR污水復合式排氣閥參數尺寸圖:
