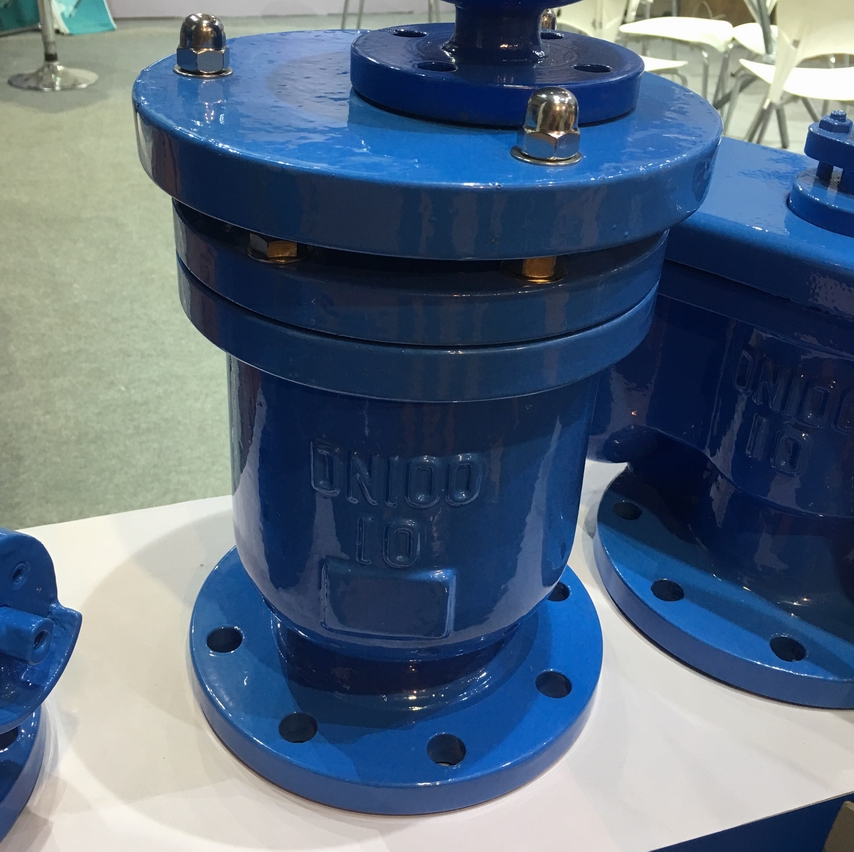

產品名稱：	單口快速排氣閥	產品型號：	P41X、P42X
公稱通徑：	DN25～DN200	結構形式：	浮球式
公稱壓力：	1.6MPa	連接方式：	法蘭式
適用溫度：	-29ºC～+80ºC	驅動方式：	自動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	給排水、清水等	生產廠家：	浦首閥門

產品說明

P41X、P42X單口快速排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。能夠排除管道中的氣體，減少阻力節約能源。當管道負壓時能快速自動吸入空氣防止管道破裂。排氣能力是普通雙孔排氣閥多倍。浮球托架為不銹鋼，使用壽命長，安全可靠。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。

工作原理

管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。

每小時排氣量表

規格	25	50	80	100	150	200
立方米/小時	2-88	85-3521	14-597	22-904	34-1413	66-2709

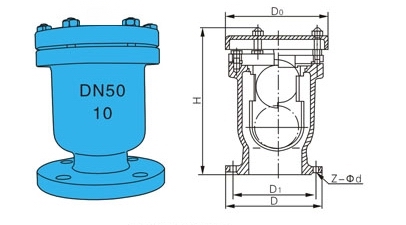

外形結構圖



主要外形尺寸

公稱通徑	D	D1	D2	D3	H	Z-φd
DN(mm)
25	115	85	57	150	240	4-14
50	160	125	102	165	270	4-14
80	195	160	138	200	300	4-18
100	215	180	158	220	335	8-18
150	280	240	212	290	430	8-13
200	335	295	268	340	505	8-23

聲明：【P41X,P42X單口快速排氣閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的P41X,P42X單口快速排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
