摘要：氣動陶瓷球閥介紹：氣動陶瓷球閥具有優異的耐磨性，耐酸堿，耐腐蝕性，高強度，高韌性，耐高溫，抗磁性，使其可用于特別惡劣的環境，不能污染材料和環境;管道系列產品可取代不銹鋼合金，硬質合金等金屬制品，并使其更好的產品。原金金屬或塑料閥門球，閥座易于磨損，加

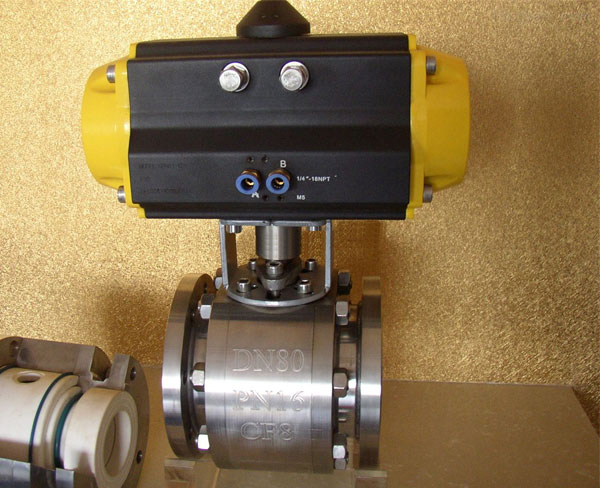

氣動陶瓷球閥介紹：

氣動陶瓷球閥具有優異的耐磨性，耐酸堿，耐腐蝕性，高強度，高韌性，耐高溫，抗磁性，使其可用于特別惡劣的環境，不能污染材料和環境;管道系列產品可取代不銹鋼合金，硬質合金等金屬制品，并使其更好的產品。原金金屬或塑料閥門球，閥座易于磨損，加熱升溫和熱收縮不易檢查閥門，不能有效正常，所以壽命短;這款新產品，其閥門球和閥座系統使用結構陶瓷產品，度和耐磨性不受冷熱膨脹系數的影響，在惡劣的環境或流體中，更高的可操作性和壽命更長。

氣動陶瓷球閥型號字母數字代表什么

類型代號用漢語拼音字母表示如下表

類型 代號 類型 代號

閘閥 Z 旋塞閥 X

截止閥 J 止回閥和底閥 H

節流閥 L 安全閥 A

球閥 Q 減壓閥 Y

蝶閥 D 疏水閥 S

隔膜閥 G 　 　

各類閥門型號含義

1 2 3 4 5 6 7

漢語拼音字母

表示閥門類型 一位數字

表示傳動方式 一位數字

表示連接形式 一位數字

表示結構形式 漢語拼音字母表

示密封面或襯里 數字表示公稱

壓力kg/m2 漢語拼音字母

表示閥體材料

Z 閘閥

J 截止閥

L 節流閥

Q 球閥

D 碟閥

H 止回閥和底閥

G 隔膜閥

A 安全閥

T 調節閥

X 旋塞閥

Y 減壓閥

S 疏水閥

DZ電磁閥 O 電磁動

1. 電磁一液動

2. 2.電一液動

3. 3.蝸輪

4. 4.正齒輪轉動

5. 5.傘齒輪轉動

6. 6.氣動

7. 7.液動

8. 8.氣一液動

9. 9.電動

10. 其它手輪、手柄、板手無號表示

11. 1.內螺紋

12. 2.外螺紋

13. 3.法蘭（用于雙彈簧安全閥）

14. 4.法蘭

15. 5.法蘭（用于杠桿式、安全門、單彈簧安全門）

16. 6.焊接

17. 7.對夾

18. 8.卡箍

19. 9.卡套

20. T 銅合金

21. H 合金鋼

22. B 錫基軸

23. （巴承合金氏合金）

24. Y 硬質合金

25. X 橡膠

26. J 硬橡膠

27. SA聚四氟乙烯

28. SB聚三氟乙烯

29. SC聚氟乙烯

30. SD酚醛塑料

31. SN尼龍

32. Z 灰鑄件

33. （一般不表示）

34. X 可鍛鑄鐵

35. Q 球墨鑄鐵

36. T 銅合金

37. B 鉛合金

38. II鉻鉬合金鋼

39. L 鉻合金

40. P 鉻鎳鈦鋼

41. V（II）鉻鉬釩合金鋼

42. R 鉻鎳鉬鈦鋼

43. F 氟塑料

44. P 皮革（滲硼鋼）

45. S 塑料

46. D 滲氮鋼

47. CJ襯膠

48. TC搪磁

49. CS襯塑料

50. CQ襯鉛

51. W 密封圈由閥體加工 　 C 碳鋼（一般不表示）

52. G 硅鐵

53. 各類閥門結構形式

54. 1 2 3 4 5 6 7 8 9 10

55. 閘閥Z 明桿楔

56. 式單閘閥 明桿楔

57. 式雙閘閥 - 明桿平行

58. 式雙閘閥 暗桿楔

59. 式雙閘閥 暗桿楔

60. 式雙閘閥 - 暗桿

61. 平行式 - -

62. 截止閥J

63. 節流閥L 直通式

64. （鑄造） 角式

65. （鑄造） 直通式

66. （鍛造） 角式

67. （鍛造） 直流工式 - - 直通式

68. （無填料） 壓力計用 -

69. 隔膜閥G 直通式 角式 - - 直流式 - - - - -

70. 球閥Q 直通式

71. （鑄造） - 直通式

72. （鑄造） - - - - - - -

73. 旋塞閥X 直通式 調節式 直通

74. 填料式 三通

75. 填料式 四通

76. 填料式 - 油封式 三通油封式 液面指標器用 -

77. 止回閥H 直通升降式(鍛造) 立式

78. 升降式 直通升降

79. 式(鍛造) 角瓣旋

80. 啟式 多瓣旋

81. 啟式 - - - - 搖板式

82. 蝶閥D 旋轉偏心軸式 - - - - - - - - 杠桿式

83. 彈簧式A

84. 安全閥 封閉全啟式 封閉全

85. 啟式 封閉帶板

86. 手微啟式 封閉帶板

87. 手全啟式 - - 不封閉帶扳手微啟式 不封閉帶板手全啟式 - 帶散熱器全啟式

88. 杠桿式A

89. 安全閥 單桿式

90. 微啟式 單杠式

91. 微啟式 雙杠式

92. 微啟式 雙杠式全啟式 - - - - - --

93. 減壓閥Y 外彈簧

94. 薄膜式 內彈簧

95. 薄膜式 膜片

96. 活塞式 波紋管式 杠桿

97. 彈簧式 氣墊

98. 薄膜式 - - - -

99. 其它

100. 電 動 閥： “B”為防爆電動裝置。“Y”“S”為未注代號的均為普通型電動裝置。

101. 閥門型號：

102. 首位前加“K”表示抗硫閥；“G”表示配金屬棱型墊片及加接法蘭，螺栓、螺母?！癎”表示聯合設計的截止、節流閥。“C”表示CVA標準。

103. “S”表示地下水門。

104. “W”高中壓表示波紋管閥；“W”低壓表示臥式安裝。

105. “HD”表示止回蝶閥；“GD”表示高真空截止閥?！癉”表示低溫閥。
