氣動閥門工作原理_氣動閥門操作機構

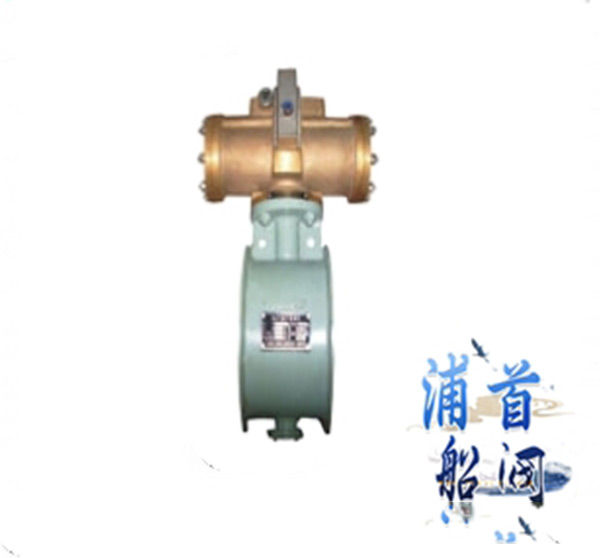

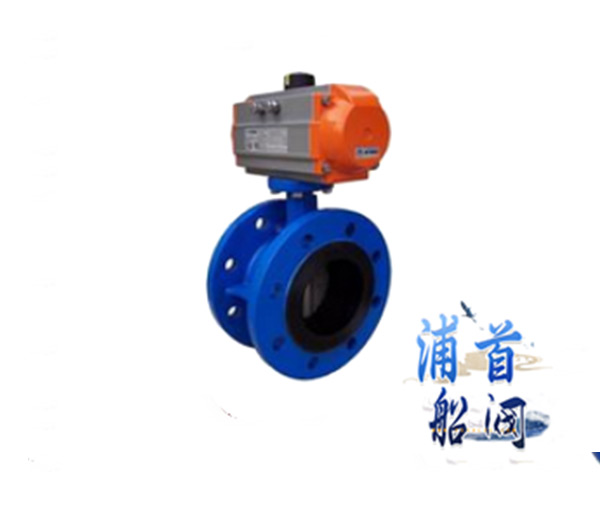

利用壓縮空氣的特性，推動執行機構中的多組組合式氣動活塞，將力傳遞到橫梁和內曲線軌道上，帶動氣芯軸旋轉，壓縮空氣盤被輸送到每個氣缸，改變進、排氣位置，改變旋轉方向紡錘。根據負載（閥）的旋轉力矩要求，可調整氣缸組合數，驅動負載（閥）工作。

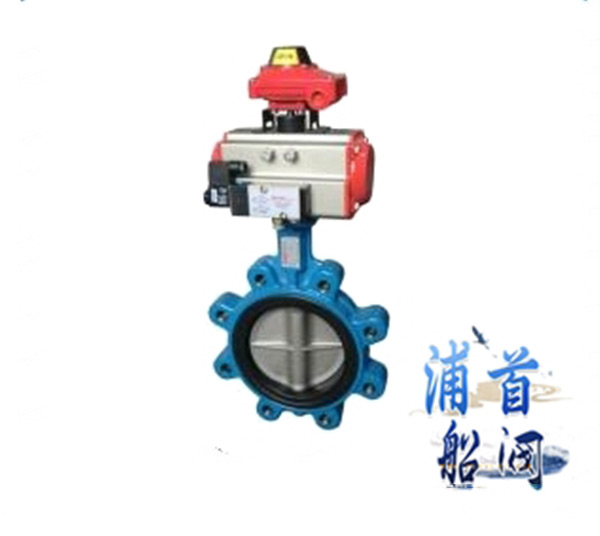

雙位五通電磁閥通常與雙作用氣動執行機構配合使用。兩位五通電磁閥可以在兩個位置進行控制：開-關。五通電磁閥有五個通風通道，其中一個通道與氣源相連，兩個通道與雙作用氣缸外部空氣室的進出口相連，兩個通道與內部空氣室的進出口相連。具體工作原理可參考雙作用氣動執行機構的工作原理。由于控制方法和手段的日益增多，在實際的工業生活和工業控制中，對氣動執行器的控制方法有很多種，常用的有以下幾種。
智能顯示儀表
智能顯示儀表用于監測閥門的工作狀態，并在執行期間控制閥門的運行。它通過雙向位置傳感器監測閥門的工作狀態，判斷閥門處于開啟還是關閉狀態，通過編程記錄閥門開關的數量，并有兩個與閥門開度相對應的4-20mA輸出和兩個常開常閉輸出接點。通過這些輸出信號，控制閥門的開關動作。
控制系統
PLC在控制系統中的應用越來越廣泛，由于本程序是在歐姆龍PLC上開發的，所以引入了歐姆龍PLC。
硬件組成：1臺計算機、1臺PLC（含CPU、I/O模塊、id212、oc224、ad003模塊）、繼電器2臺、電磁閥2臺、氣動閥門執行機構1臺。
氣動閥門操作機構
1、氣動閥門操作時的啟閉方向，一律應順時針關閉。
2、由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。
3、為了便于一個人的啟閉操作，在管道工壓狀況下，最大啟閉力矩宜為240N-m。
4、氣動閥門啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。
5、氣動閥門啟閉程度的顯示盤
①氣動閥門啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；
②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；
③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。
6、若氣動閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業
