針型截止閥的介紹特點

針型截止閥常用于核電廠應急柴油發電機系統中手動接通、切斷管路介質。根閥適用的壓力、溫度范圍廣，通常用于中、小口徑的管道。

針型截止閥特點

結構簡單、重量輕、維修方便、啟閉迅速、密封面不易磨損、擦傷、密封性較好、壽命長。

結構與使用 根閥由手動操作機構與閥體兩部分組成。

部分用司太萊合金堆焊，能承受高壓主高溫流體沖蝕。

卡套截止閥閥

卡套式截止閥（又稱針閥）是儀表測量管路系統的重要組成部分，特別是球閥和球閥。其功能是打開或切斷管道。

本實用新型具有拆裝方便、連接緊密、防火防爆、耐高壓、密封性能好等優點。它是發電廠、煉油廠、化工廠、化工廠等行業的一種先進的連接方式閥門羅馬尼亞測量管道。閥門類型應水平安裝在管道中

本實用新型密封性能好，使用壽命長。即使密封件損壞，也只需更換敏感件即可繼續使用。

安裝時介質流向應與閥體箭頭方向一致。

1：卡套式截止閥的標準。卡套式截止閥安裝拆卸方便，連接嚴密，有利于防火，具有較高的防爆耐壓能力，具有良好的密封性能等優點。是發電廠、煉油廠、化工廠、儀表等行業的先進連接閥羅馬尼亞測量管道。

卡套式截止閥密封性能好，使用壽命長。即使卡套式截止閥的密封面損壞，卡套式截止閥也只需更換敏感部件，卡套式截止閥即可繼續使用如果鎖緊閥已安裝，介質的流向箭頭方向在閥體處這個卡套式截止閥是一種可以精確調節的閥門。例如，針閥用于調整火焰切割的切割距離。儀表針閥是儀表測量管路系統的重要組成部分。卡套式截止閥主要由截止閥和球閥組成。卡套式截止閥的作用是打開或切斷管道。

基于弧形截止閥的結構，是目前應用最廣泛的新一代閥門。

 卡套截止閥原理： 公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種運動，閥座端口的變化與閥瓣行程成正比。由于閥桿啟閉行程相對較短，且具有非?？煽康那袛喙δ埽矣捎陂y座口的變化與閥瓣行程成正比，所以非常適合流量調節。

因此，這種閥門非常適合于切斷或調節節流。

截止閥選擇原則是：

1、在高溫高壓介質的管道或裝置上應選用截止閥。例如，火電廠、核電廠和石化系統的高溫高壓管道

2、管道上的流動阻力不嚴格。也就是說，很少考慮壓力損失。

3、小閥門可以是針閥、儀表閥、取樣閥、壓力表閥等。有流量調節或壓力調節，但調節精度不高，且管徑相對較小。例如，應選擇公稱直徑≤50mm的管道。

4、合成工業生產中的小型和大型化肥應選用公稱壓力pn160、公稱壓力16MPa或pn320、公稱壓力32Mpa的高壓角式截止閥或高壓角式節流閥。

5。在氧化鋁拜耳法脫硅車間和焦化管道中，容易選用閥體分離、閥座可拆卸、硬質合金密封副的直流截止閥或直流節流閥。

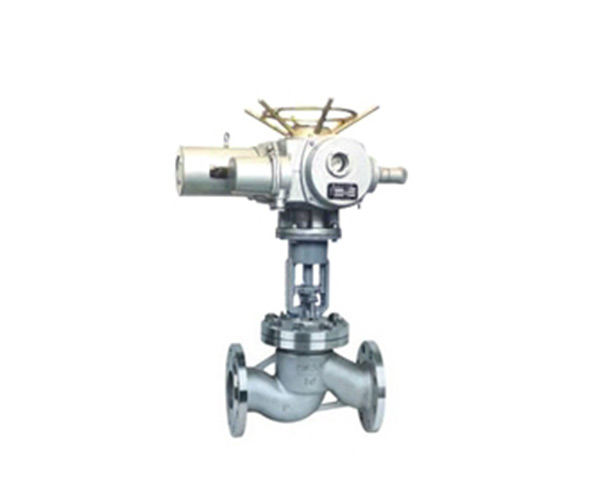

6、城市建筑給水供熱工程，公稱直徑小于150 mm時，可選用截止閥、平衡閥或柱塞閥。最明顯的優點是：在啟閉過程中，閥瓣與閥體密封面之間的摩擦力小于閘閥，因此耐磨。一般情況下，開啟高度僅為閥座流道直徑的1/4，比閘閥小得多。一般情況下，閥體和閥瓣只有一個密封面，所以制造工藝比較好，容易維護。公稱壓力或壓力等級：pn1.0-16.0mpa，ANSI 150-900級，jis10-20k公稱直徑或口徑：dn10-500，NPs 1/2-36“連接方式：法蘭、對焊、螺紋等適用溫度：-196℃-700℃驅動方式：氣動、電動、液壓、氣動液壓，閥體材質：WCB、zg1cr18ni9ti，zg1cr18ni12mo2ti、CF8（304）、CF3（304L）、CF8M（316）、cf3m（316L）、Ti。不同材料可用于水、蒸汽、油、硝酸、醋酸、氧化介質、尿素等介質。
