您現在的位置：首頁 > 各類閥門選型 > 球閥

產品名稱：BQ41F,BQ41H保溫球閥

產品型號：BQ41F/BQ41H
產品口徑：DN15～DN300
產品壓力：1.6Mpa～6.4Mpa
產品材質：鑄鋼、不銹鋼

產品名稱：保溫球閥產品型號：BQ41F/BQ41H 公稱通徑：DN15～DN300結構形式：球形公稱壓力：1.6Mpa～6.4Mpa連接方式：法蘭、內螺紋適用溫度：≤450ºC驅動方

產品名稱：	保溫球閥	產品型號：	BQ41F/BQ41H
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭、內螺紋
適用溫度：	≤450ºC	驅動方式：	電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

BQ41F/BQ41H保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

主要零件材質表：

序號	零件名稱	材質		序號	零件名稱	材質
序號	零件名稱	GB	ASTM	序號	零件名稱	GB	ASTM
1	夾套	25	A105	5	球體
2	閥座	WCB	A216-WCB	6	閥桿	1Cr13	A247-410
3	閥體	1Cr18Ni9Ti	SS304	7	填料	柔性石墨
4	密封圈	PTFE、對位聚苯		8	填料壓蓋	WCB	A216-WCB

技術規范：

設計標準	ASMEB16.34GB/T12224
結構長度	ASMEB16.10GB/T12221
連接法蘭	ASMEB16.34JB/T79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

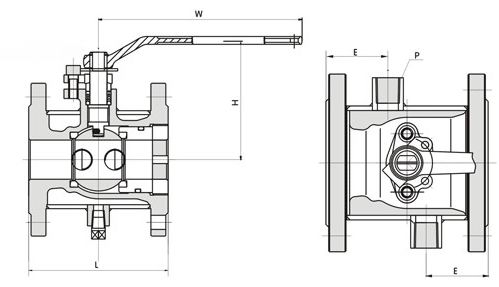

外形結構圖

主要連接尺寸

公稱通徑 (DN)		b	L	D		E	Q	H	W	管螺紋
(mm)	(in)	b	L	(mm)	(in)	E	Q	H	W	P
20	3/4″	19	117	40	11/2″	58.5	147	101	170	G3/4″
25	1″	25	127	50	2″	62.5	156	106	170	G3/4″
40	11/2″	38	165	65	21/2″	63.5	181	125	250	G3/4″
50	2″	51	178	80	3″	68	218	135	250	G3/4″
80	3″	76	229	150	6″	82	275	193	350	G3/4″
100	4″	102	254	200	8″	83	300	265	420	G3/4″
150	6″	152	292	250	10″	95	403	355	1000	G3/4″
200	8″	203	330	300	12″	100	492	410	1300	G3/4″

聲明：【BQ41F,BQ41H保溫球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的BQ41F,BQ41H保溫球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
