產品詳情

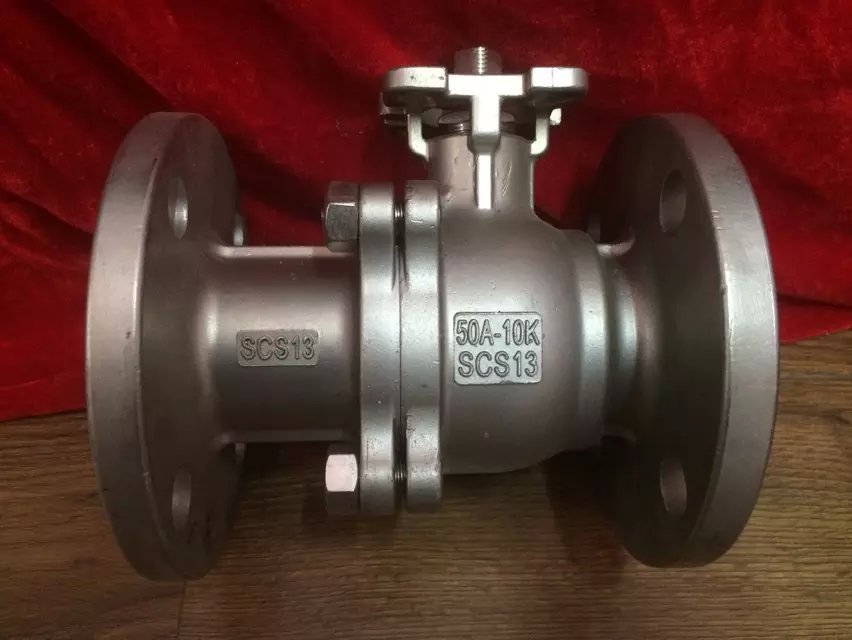

產品名稱：Q41F日標球閥

產品型號：Q41F
產品口徑：DN15～DN250
產品壓力：10K-20K
產品材質：鑄鋼、不銹鋼
產品名稱：日標球閥 產品型號：Q41F 公稱通徑：DN15～DN250結構形式：球形公稱壓力：10K-20K連接方式：法蘭適用溫度：-20～+100℃～+550℃ 驅動方式：手動、蝸輪、氣動、電動閥體
產品名稱：日標球閥 產品型號：Q41F
公稱通徑：DN15～DN250結構形式：球形
公稱壓力：10K-20K連接方式：法蘭
適用溫度：-20～+100℃～+550℃ 驅動方式：手動、蝸輪、氣動、電動
閥體材質：鑄鋼、不銹鋼制造標準：國標GB、德國DIN、美國API、ANSI
適用介質：水、蒸汽、燃氣、氣體及腐蝕性液體等生產廠家：浦首閥門

產品說明

Q41F日標球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。

產品標準

設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

試驗壓力

試驗項目殼體試驗密封試驗上密封試驗氣密封試驗
介質水氣
單位MPaMPaMPaMPa
公稱壓力10K2.41.51.50.5-0.7
20K5.84.04.0

主要零件材料

名稱材料
閥體
閥蓋		A216WCBA352 LCBA217 WC6A217 WC9A217C5A351 CF8A351 CF8MA351 CF3A351 CF3M
球體A182 F6A182 F304
閥桿A182 F6A182 F304A182 F316A182 F304LA182 F316L
手柄KTH350-10
螺柱A193-B7 A320-L7 A193-B8
螺母A194-2H A194-7 A194-8

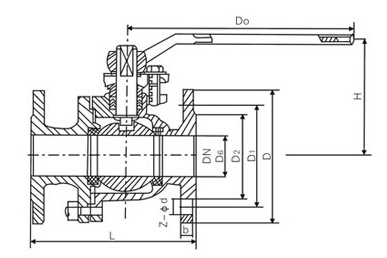

外形結構圖

1Q41F日標球閥(圖1)

日標10K主要連接尺寸

型號規格 (mm)尺寸 (mm)
inchDNLDD1D2bz-ΦdHD0
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K1/2″15108957052124-Φ1568115
3/4″201171007558144-Φ1575130
1″251271259070144-Φ1985150
11/4″3214013510080164-Φ1996190
11/2″4016514010585164-Φ19107230
2″50178155120100164-Φ19118240
21/2″65190175140120184-Φ19145280
3″80203185150130188-Φ19160310
4″100229210175155188-Φ19185330
5″125356250210185208-Φ23230600
6″150394280240215228-Φ23260800
8″2004573302902652212-Φ233101000
10″2505334003553252412-Φ253501200

日標20K主要連接尺寸

型號規格尺寸 (mm)
inchDNLDD1D2bz-ΦdHD0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K1/2″15140957052144-Φ1572115
3/4″201521007558164-Φ1575130
1″251651259070164-Φ1985150
11/4″3217813510080184-Φ1995190
11/2″4019014010585184-Φ19110230
2″50216155120100228-Φ19120240
21/2″65241175140120244-Φ19150280
3″80283200160135268-Φ23165310
4″100305225185160288-Φ23190330
5″125381270225195308-Φ25240600
6″1504033052602303212-Φ25270800
8″2005023503052753412-Φ253151000
10″2505684303803453412-Φ273801200


聲明：【Q41F日標球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Q41F日標球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
