您現在的位置：首頁 > 各類閥門選型 > 球閥

產品名稱：QJ41M不銹鋼高溫球閥

產品型號：QJ41M
產品口徑：DN15～DN300
產品壓力：1.6Mpa～2.5Mpa
產品材質：不銹鋼304、316、316L

產品名稱：不銹鋼高溫球閥產品型號：QJ41M 公稱通徑：DN15～DN300結構形式：球形公稱壓力：1.6Mpa～2.5Mpa連接方式：內螺紋、外螺紋、法蘭、對夾、焊接、卡套適用溫度：≤350

產品名稱：	不銹鋼高溫球閥	產品型號：	QJ41M
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～2.5Mpa	連接方式：	內螺紋、外螺紋、法蘭、對夾、焊接、卡套
適用溫度：	≤350ºC	驅動方式：	手動
閥體材質：	不銹鋼304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

QJ41M不銹鋼高溫球閥本公司設計整體高溫球閥是采用新型密封材料為閥座，經同類產品聚四氟乙烯做密封的球閥，使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“劍閥”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

性能參數:

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
QJ41M/F-16P	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QJ41M/F-25P	2.5	3.8	2.8	-28～+350 (PPN)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

主要零部件材料:

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3	球	不銹鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥桿	碳素鋼、鉻不銹鋼
7	手柄	碳鋼

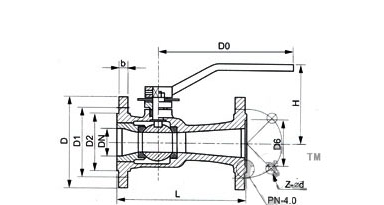

外形結構圖

主要技術參數:

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
QJ41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24
