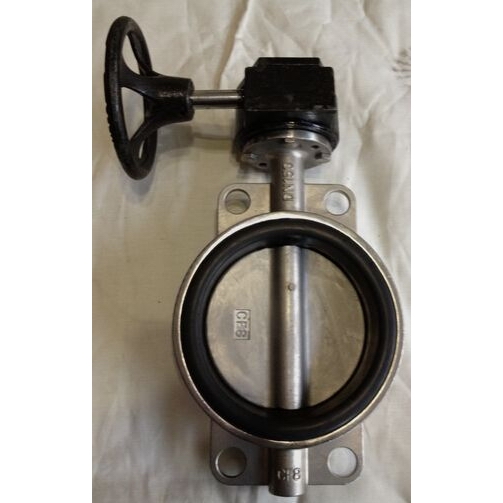

產品名稱：	不銹鋼蝸輪蝶閥	產品型號：	D371X
公稱通徑：	DN50～DN1000	閥座密封：	橡膠、四氟
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾、法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、粉體、液體	生產廠家：	浦首閥門

產品說明

D371X不銹鋼蝸輪蝶閥該產品由橡膠或四氟密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫(yī)藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節(jié)流量和截流介質的作用。

產品特點

1、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

主要技術參數(shù)

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣動、電動。

主要零件材料

零件名稱	材料
閥體	不銹鋼
蝶板	不銹鋼2507、1.4529
密封圈	各種橡膠、聚四氟
閥桿	不銹鋼
填料	O型圈、柔性石墨O

密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃

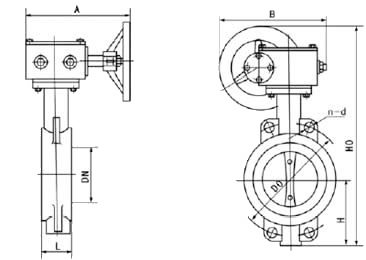

外形結構圖

主要外形連接尺寸

DN	主 要 外 形 尺 寸					主 要 連 接 尺 寸
						0.6 MPa		1.0 MPa		1.6 MPa
	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	12-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48



聲明：【D371X不銹鋼蝸輪蝶閥】規(guī)格型號、結構尺寸由浦首閥門提供，如何選擇適用的D371X不銹鋼蝸輪蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
