您現在的位置：首頁 > 各類閥門選型 > 截止閥

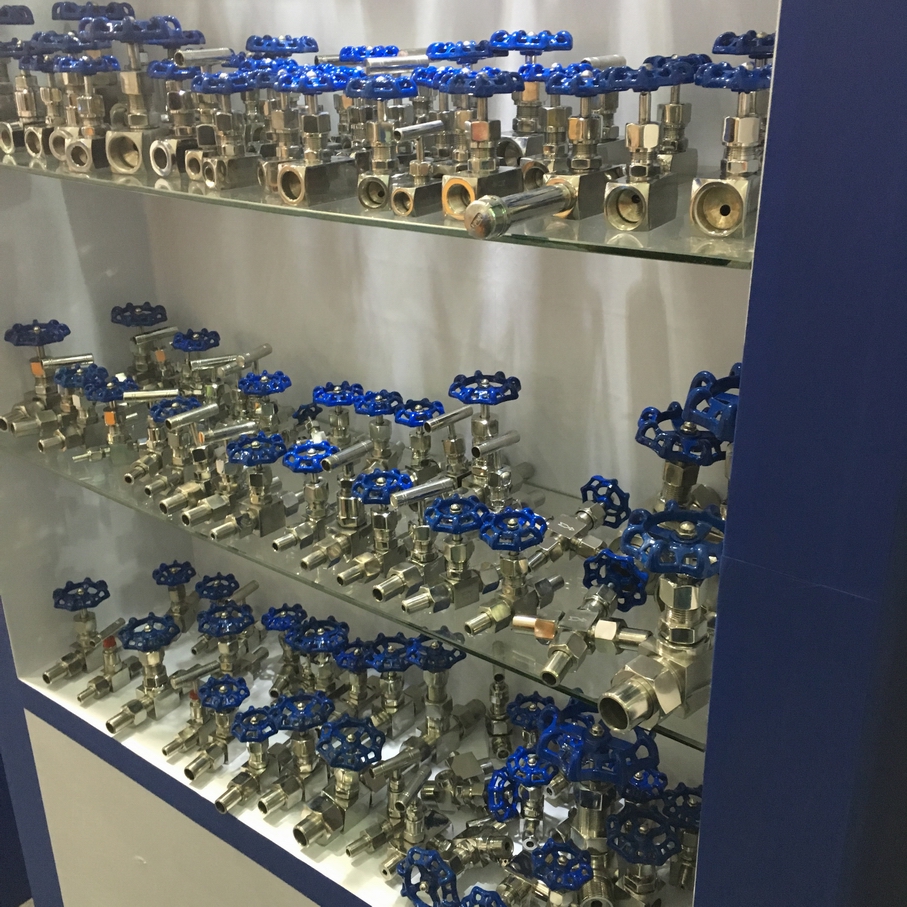

產品名稱：J21W不銹鋼外螺紋截止閥

產品型號：
產品口徑：DN6～DN40
產品壓力：16.0MPa～32.0MPa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼

產品名稱：不銹鋼外螺紋截止閥產品形號：J21W 公稱通徑：DN6～DN40結構形式：截止式公稱壓力：16.0MPa～32.0MPa連接方式：外螺紋適用溫度：-29ºC～+550º

產品名稱：	不銹鋼外螺紋截止閥	產品形號：	J21W
公稱通徑：	DN6～DN40	結構形式：	截止式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	外螺紋
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

J21W不銹鋼外螺紋截止閥密封性良好，一般用于較小流量，適用于較高壓力的氣體或液體（如蒸汽、油品）介質的密封。使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。廣泛用于石油、化工、電廠、冶金等行業。

主要零部件材料

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J21W、J21H-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨
J21W、J21H-160	優質碳鋼	鉻不銹鋼	聚四氟乙稀、柔性石墨

主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
型號	公稱壓力(MPa)	殼體(MPa)	密封	密封(氣)	工作壓力(MPa)	工作溫度(℃)	適用介質
J21W、J21H-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J21W、J21H-40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J21W、J21H-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J21W、J21H-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

外形結構圖

主要外型及連接尺寸

公稱直徑	尺寸							重量(Kg)
公稱直徑	Do	D1	D2	L	H1	H2	M	重量(Kg)
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	36×2	3.5
25	140	33	22	230	169	180	39×2	4.3

聲明：【J21W不銹鋼外螺紋截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J21W不銹鋼外螺紋截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
