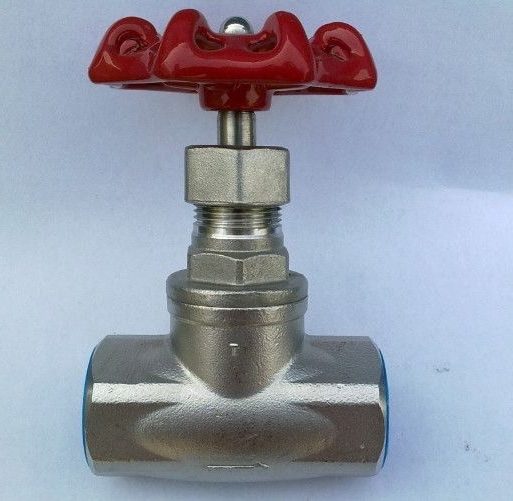

產品名稱：	絲口截止閥	產品型號：	J11W
公稱通徑：	DN15～DN50	結構形式：	截止式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	絲口
適用溫度：	-29ºC～+425ºC	驅動方式：	手輪
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼304/316/316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

J11W絲口截止閥只適用于全開和全關，不允許作調節和節流。適用介質：空氣、水、污水、蒸氣、煤氣、油品、帶腐蝕性介質等。廣泛用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等。

產品特點

1、螺紋類型：BSPT  NPT   DIN259/2999或ZG、G
2、精密鑄造閥體、閥蓋、材質CF8M
3、適應于液體、油、氣體等

主要零件材料

序號NO.	零件名稱	材質
1	閥體	不銹鋼CF8/CF8M
2	閥瓣	不銹鋼SS304/316
3	閥桿	不銹鋼SS316
4	閥蓋	不銹鋼CF8/CF8MM
5	密封墊	聚四氟乙烯PTFE
6	平墊	不銹鋼SS304/316
7	填料	聚四氟乙烯PTFE
8	壓環	不銹鋼SS304/316
9	壓蓋	不銹鋼CF8/CF8M
10	手輪	ALUMINUMALLOY
11	鉻牌	ALUMINUMALLOY
12	螺母	不銹鋼304

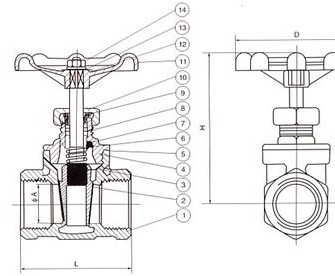

外形結構圖



主要外形尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1 1 / 4 "	1 1 / 2 "	2"
A	10	12	15	20	25	32	40	50
D	70	70	70	70	80	90	90	100
L	65	65	65	80	90	105	120	140
H	85	85	85	95	105	125	135	155
WT(g)	340	340	350	550	870	1360	1860	2670



聲明：【J11W絲口截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J11W絲口截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
