您現在的位置：首頁 > 各類閥門選型 > 止回閥

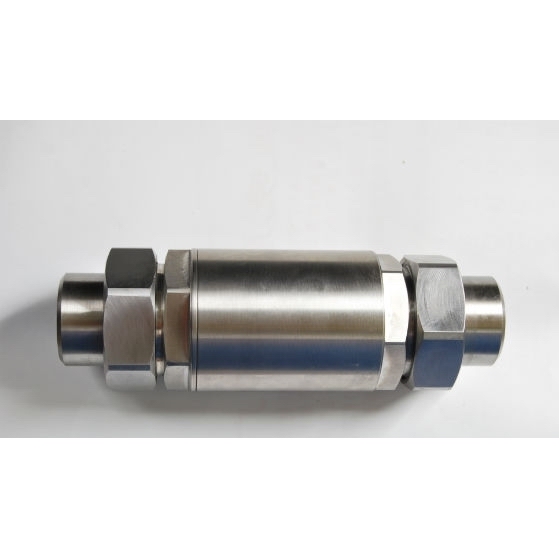

產品名稱：H21X壓縮空氣單向閥

產品型號：H12X
產品口徑：DN8～DN65
產品壓力：1.6MPa～32.0MPa
產品材質：鑄鋼、不銹鋼

產品名稱：壓縮空氣單向閥產品型號：H12X 公稱通徑：DN8～DN65結構形式：彈簧式公稱壓力：1.6MPa～32.0MPa連接方式：焊接、外螺紋適用溫度：-40ºC～+425º

產品名稱：	壓縮空氣單向閥	產品型號：	H12X
公稱通徑：	DN8～DN65	結構形式：	彈簧式
公稱壓力：	1.6MPa～32.0MPa	連接方式：	焊接、外螺紋
適用溫度：	-40ºC～+425ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

H21X壓縮空氣單向閥主要用于氣體管路上，主要作用是于防止氣體回流，適用于水、油、液體、氣體、空氣、CNG天然氣、氫氣等管路，安裝時注意應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。

性能參數

開啟壓力	工作壓力	工作溫度	材質	密封
0.04MPa	1.6-6.4MPa	80℃	碳鋼、不銹鋼	軟密封
0.04MPa	16.0-32.0MPa	200℃-425℃	碳鋼、不銹鋼	硬質合金

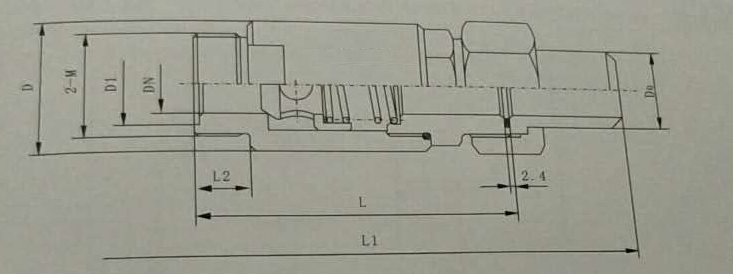

外形結構圖

主要外形尺寸

公稱直徑	尺寸
公稱直徑	D	L	L1	L2	M	D1	Do
8	32	80	140	12	M22×1.5	16	14
10	35	90	154	15	M27×1.5	20	15
15	42	102	166	17	M30×1.5	22	22
20	50	115	185	18	M36×2	28	28
25	60	132	208	20	M42×2	32	34
32	73	150	230	22	M52×2	40	42
40	80	160	248	24	M60×2	50	50
50	98	186	278	26	M72×2	60	63
65	118	240	332	30	M85×2	70	76

聲明：【H21X壓縮空氣單向閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H21X壓縮空氣單向閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
