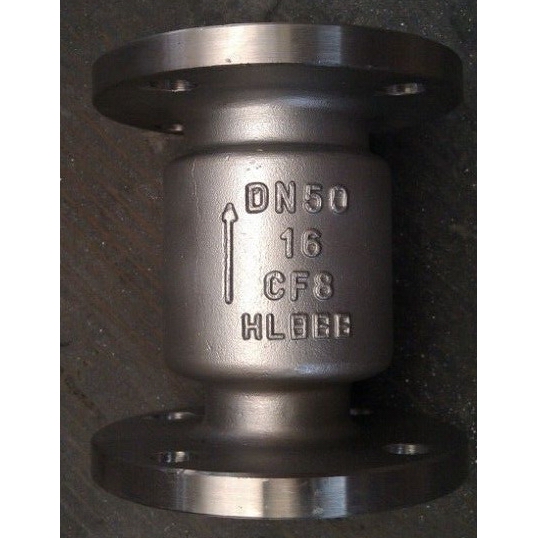

產品名稱：H42H,H42W法蘭立式止回閥

產品型號：H42H、H42W
產品口徑：DN15～DN300
產品壓力：1.6MPa～4.0MPa
產品材質：鑄鐵、鑄鋼、不銹鋼

產品名稱：法蘭立式止回閥產品型號：H42H、H42W 公稱通徑：DN15～DN300結構形式：立式公稱壓力：1.6MPa～4.0MPa連接方式：法蘭適用溫度：-29ºC～+425&ordm

產品名稱：	法蘭立式止回閥	產品型號：	H42H、H42W
公稱通徑：	DN15～DN300	結構形式：	立式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+425ºC	驅動方式：	介質推動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

H42H、H42W法蘭立式止回閥本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

設計標準

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

主要性能

型號	公稱壓力	試驗壓力			工作溫度(℃)
型號	公稱壓力	強度 (水)Mpa	密封 (水)空氣(Mpa)	低壓密封 (空氣)Mpa	工作溫度(℃)
H42W/H-16C/P	1.6	2.4	1.8	0.6	≤425
H42W/H-25C/P	2.5	3.8	2.8	0.6	≤425
H42W/H-40C/P	4.0	6.0	4.4	0.6	≤200

外形結構圖

主要外形尺寸

型號	公稱通徑 DN	尺寸
型號	公稱通徑 DN	L	D	D1	D2	H	b	Z-Φd
H42W-16P H42H-16C	15	130	95	65	45	77	14	4-14
	20	150	105	75	55	77	14	4-14
	25	160	115	85	65	80	16	4-14
	32	180	135	100	78	85	16	4-18
	40	200	145	110	85	95	16	4-18
	50	230	160	125	100	105	16	4-18
	65	290	180	145	120	120	18	4-18
	80	310	195	160	135	130	20	8-18
	100	350	215	180	155	140	20	8-18
	125	400	245	210	185	155	22	8-18
	150	480	280	240	210	180	24	8-23
	200	600	335	295	265	215	26	12-23
H42W-25P H42H-25C	15	130	95	65	45	77	16	4-14
	20	150	105	75	55	80	16	4-14
	25	160	115	85	65	85	16	4-14
	32	180	135	100	78	95	18	8-18
	40	200	145	110	85	105	18	8-18
	50	230	160	125	100	120	20	8-18
	65	290	180	145	120	130	212	8-18
	80	310	195	160	135	140	22	8-18
	100	350	230	190	160	155	24	8-23
	125	400	270	220	188	180	28	8-25
	150	480	300	250	218	215	30	8-25
	200	600	360	310	278	973	34	12-25

聲明：【H42H,H42W法蘭立式止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H42H,H42W法蘭立式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
