產品名稱：	蝶形止回閥	產品型號：	H76H、H76W、H76X
公稱通徑：	DN50～DN1200	結構形式：	蝶形
公稱壓力：	1.6MPa～4.0MPa | 150LB～2500LB	連接方式：	對夾式、法蘭式
適用溫度：	-29ºC～+425ºC	驅動方式：	介質推動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

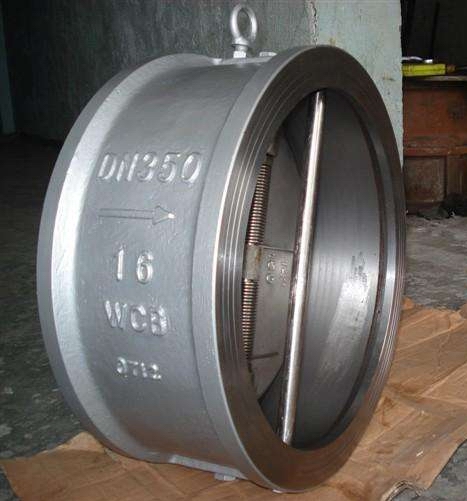

H76H、H76W、H76X蝶形止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。

產品特點

1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝

執行標準

1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82

性能參數

型號	工作壓力（MPa）	適用溫度（℃）	適用介質	閥體材料
H76X-10C/16C/25C	1.0～2.5	－29～80	水、油品	碳鋼/不銹鋼
H76H-10C/16C/25C/40C	1.0～4.0	－29～425	水、蒸汽、油品	碳鋼/不銹鋼
H76W-10P/16P/25P/40P	1.0～2.5	≤150	硝酸類	不銹鋼
H76Y-40P	4.0	≤150	硝酸類	不銹鋼
備注：如需美標150LB-2500LB請來電咨詢

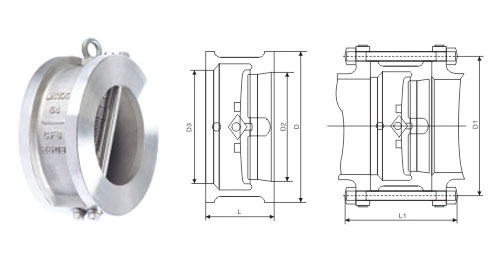

外形結構圖



主要外形尺寸1.0MPa（國標）

公稱通徑 DN mm Norminal diameter	公稱壓力 PN MPa Norminal pressure	尺寸 Dimension				重量 （kg) Weight
		L	D	D3	D2
PN1.0MPa	50	60	108	56	51	2
	65	67	128	73	65	3
	80	73	142	88	80	4
	100	73	162	108	102	6
	125	86	192	132	127	8
	150	98	218	160	152	13
	200	127	273	210	203	25
	250	146	328	266	254	39
	300	181	378	310	305	64
	350	184	438	355	350	85
	400	191	489	405	400	114
	450	203	539	455	450	138
	500	219	594	505	500	161
	600	222	696	605	600	250
	700	305	811	700	695	370
	800	305	918	800	796	540
	900	368	1018	903	898	650
	1000	432	1124	1055	1050	900
	1200	524	1340	1205	1200	1420

主要外形尺寸1.6MPa（國標）

公稱通徑 DN mm Norminal diameter	公稱壓力 PN MPa Norminal pressure	尺寸 Dimension				重量 （kg) Weight
		L	D	D3	D2
PN1.6MPa	50	60	108	56	51	2
	65	67	128	73	65	3
	80	73	142	88	80	4
	100	73	162	108	102	6
	125	86	192	132	127	8
	150	98	218	160	152	13
	200	127	273	210	203	25
	250	146	328	266	254	39
	300	181	384	310	305	64
	350	184	444	355	350	85
	400	191	496	405	400	114
	450	203	556	455	450	138
	500	219	618	505	500	161
	600	222	732	605	600	250
	700	305	802	700	695	370
	800	305	912	800	796	540
	900	368	1012	903	898	650
	1000	432	1126	1055	1050	900
	1200	524	1340	1205	1200	1420

主要外形尺寸2.5MPa（國標）

公稱通徑 DN mm Norminal diameter	公稱壓力 PN MPa Norminal pressure	尺寸 Dimension				重量 （kg) Weight
		L	D	D3	D2
PN2.5MPa	50	60	108	56	51	2
	65	67	128	73	65	3
	80	73	142	88	80	4
	100	73	168	108	102	6
	125	86	194	132	127	8
	150	98	224	160	152	14
	200	127	284	210	203	27
	250	146	341	266	254	42
	300	181	401	210	305	54
	350	184	458	355	350	86
	400	191	515	405	400	120
	450	203	565	455	450	148
	500	219	622	505	500	165
	600	222	732	605	600	290
	700	305	831	700	695	400
	800	305	942	800	796	580
	900	368	1040	903	898	660
	1000	432	1155	1055	1050	960
	1200	524	1365	1205	1200	1510

主要外形尺寸150LB (ANSI 美標)

壓力等級 Pressure rating	口徑 DN		尺寸 Dimension				重量 （kg) Weight
	NPS	DN	L	D	D3	D2
Class 150 PN2.0MPa	2	50	60	103	56	51	2
	2 1/2	65	67	122	73	65	3
	3	80	73	135	88	80	4
	4	100	73	173	108	102	6
	5	125	86	195	132	127	8
	6	150	98	220	160	152	13
	8	200	127	277	210	203	25
	10	250	146	337	366	254	39
	12	300	181	407	310	305	54
	14	350	184	448	355	350	80
	16	400	191	512	405	400	117
	18	450	203	547	455	450	138
	20	500	219	604	505	500	163
	24	600	222	715	605	600	331
	28	700	305	773	700	700	380
	30	750	305	824	750	746	425
	32	800	305	878	800	796	560
	36	900	368	983	910	898	640
	40	1000	432	1142	1055	1055	960
	48	1200	524	1302	1205	1200	1400

主要外形尺寸300LB (ANSI 美標)

壓力等級 Pressure rating	口徑 DN		尺寸 Dimension				重量 （kg) Weight
	NPS	DN	L	D	D3	D2
Class 300 PN5.0MPa	2	50	60	110	58	51	3
	2 1/2	65	67	128	73	65	4
	3	80	73	147	88	80	6
	4	100	73	179	108	102	8
	5	125	86	214	132	127	15
	6	150	98	249	160	152	18
	8	200	127	305	210	203	31
	10	250	146	359	266	254	51
	12	300	181	420	310	305	77
	14	350	222	483	355	350	117
	16	400	232	537	405	400	190
	18	450	264	594	455	450	200
	20	500	292	652	505	200	265
	24	600	318	772	608	600	410
	30	750	368	882	740	735	660
	36	900	483	1044	880	873	1020
	42	1050	568	1196	1045	1035	1540
	48	1200	629	1385	1190	1179	2260

主要外形尺寸600LB (ANSI 美標)

壓力等級 Pressure rating	口徑 DN		尺寸 Dimension				重量 （kg) Weight
	NPS	DN	L	D	D3	D2
Class 600 PN11.0MPa	2	50	60	110	58	51	4
	2 1/2	65	67	128	73	65	5
	3	80	73	147	88	80	8
	4	100	79	191	108	102	11
	5	125	105	239	136	127	20
	6	150	136	264	162	152	26
	8	200	165	318	212	200	55
	10	250	213	398	266	250	103
	12	300	229	455	312	305	140
	14	350	273	490	355	337	223
	16	400	35	562	400	387	360
	18	450	362	610	450	438	395
	20	500	368	680	500	489	518
	24	600	438	786	600	591	836

主要外形尺寸900LB (ANSI 美標)

壓力等級 Pressure rating	口徑 DN		尺寸 Dimension				重量 （kg) Weight
	NPS	DN	L	D	D3	D2
Class 900 PN5.0MPa	2	50	70	140	58	51	8
	2 1/2	65	83	162	73	65	11
	3	80	83	165	90	80	14
	4	100	102	204	108	102	20
	5	125	110	245	136	127	30
	6	150	159	286	162	150	42
	8	200	206	356	212	200	8
	10	250	241	432	266	250	145
	12	300	292	495	312	305	220
	14	350	356	518	355	337	350
	16	400	384	572	400	387	470
	18	450	451	635	450	438	605
	20	500	451	695	496	487	820
	24	600	495	835	600	591	1050

主要外形尺寸1500LB (ANSI 美標)

壓力等級 Pressure rating	口徑 DN		尺寸 Dimension				重量 （kg) Weight
	NPS	DN	L	D	D3	D2
Class 1500 PN26.0MPa	2	50	70	140	58	51	8
	2 1/2	65	83	162	73	65	11
	3	80	83	172	90	80	19
	4	100	102	207	108	102	26
	5	125	110	252	136	127	51
	6	150	150	280	162	150	68
	8	200	206	350	212	200	130
	10	250	248	433	266	254	210
	12	300	305	518	312	305	384
	14	350	356	576	355	337	550
	16	400	384	639	400	387	635

主要外形尺寸2500LB (ANSI 美標)

壓力等級 Pressure rating	口徑 DN		尺寸 Dimension				重量 （kg) Weight
	NPS	DN	L	D	D3	D2
Class 2500 PN42.0MPa	2	50	70	143	48	42	10
	2 1/2	65	83	166	58	58	18
	3	80	86	194	68	68	26
	4	100	105	232	94	94	40
	5	125	110	277	106	106	59
	6	150	159	315	162	162	90
	8	200	206	385	186	186	150
	10	250	254	474	232	232	240
	12	300	305	547	272	272	440

聲明：【H76H,H76W,H76X蝶形止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H76H,H76W,H76X蝶形止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
