產品名稱：	液用電磁閥	產品型號：	DF
公稱通徑：	DN15～DN150	結構形式：	先導式
公稱壓力：	0.8MPa	連接方式：	法蘭、螺紋
適用溫度：	-10ºC～+75ºC	驅動方式：	電磁動
閥體材質：	鑄鐵、黃銅、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、液體	生產廠家：	浦首閥門

產品說明

DF液用電磁閥廣泛用于對液體管路的自動啟閉，具有啟閉迅速，性能穩定，使用方便，可靠性高、壽命長的優點。廣泛應用于印染、清水、電廠、石油、化工、冶金、紡織、食品、造船、醫療、環保、城市及其他各行業部門的清水輸送管路中，完成清水輸送管路系統中介質的自動控制。

工作原理

常閉：當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。
    當線圈斷電時，主閥口關閉，介質截止。
常開：當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。

技術參數

最高工作壓力	0.8MPa
工作壓差	0.03～0.8MPa
環境溫度	-10～+50℃
介質溫度	0～75℃
電壓	AC:380V；220V；36V/50Hz DC:12V；24V；110V；220V；
絕緣等級	B級
功率	Ø5～Ø20 12W
	Ø25～Ø100 15W
	Ø125～Ø150 30W
線圈溫升	≤80℃
電源允許波動	-15%～+10%
工作介質	液體、氣體、油20CST
響應時間	Ø3～Ø50≤1秒 關 ≤2秒 Ø65～Ø150≤3秒 關 ≤5秒
安裝方式	介質流向與電磁閥箭頭保持一致，線圈向上，允許傾斜度小于30°

規格參數

型號	L mm	H mm	連接方式
DF-3	45	70	G 1/8 內螺紋
DF-5	48	82	G 1/8 內螺紋
DF-10	70	95	G 3/8 內螺紋
DF-15	83	92	G 1/2 內螺紋
DF-20	85	98	G 3/4 內螺紋
DF-25	102	120	G 1 內螺紋
DF-15	90	105	G 1/2 內螺紋
DF-20	100	115	G 3/4 內螺紋
DF-25	120	135	G 1 內螺紋
DF-32	135	145	G 1 1/4 內螺紋
DF-40	145	160	G 1 1/2 內螺紋
DF-50	190	180	G 2 內螺紋
DF-40F	155	205	法蘭4孔φ17.5孔徑φ110孔距
DF-50F	200	220	法蘭4孔φ17.5孔徑φ125孔距
DF-65F	235	260	法蘭4孔φ17.5孔徑φ145孔距
DF-80F	270	275	法蘭4孔φ17.5孔徑φ160孔距
DF-100F	350	310	法蘭8孔φ17.5孔徑φ180孔距
DF-125F	450	405	法蘭8孔φ17.5孔徑φ210孔距
DF-150F	450	405	法蘭8孔φ22孔徑φ24孔距

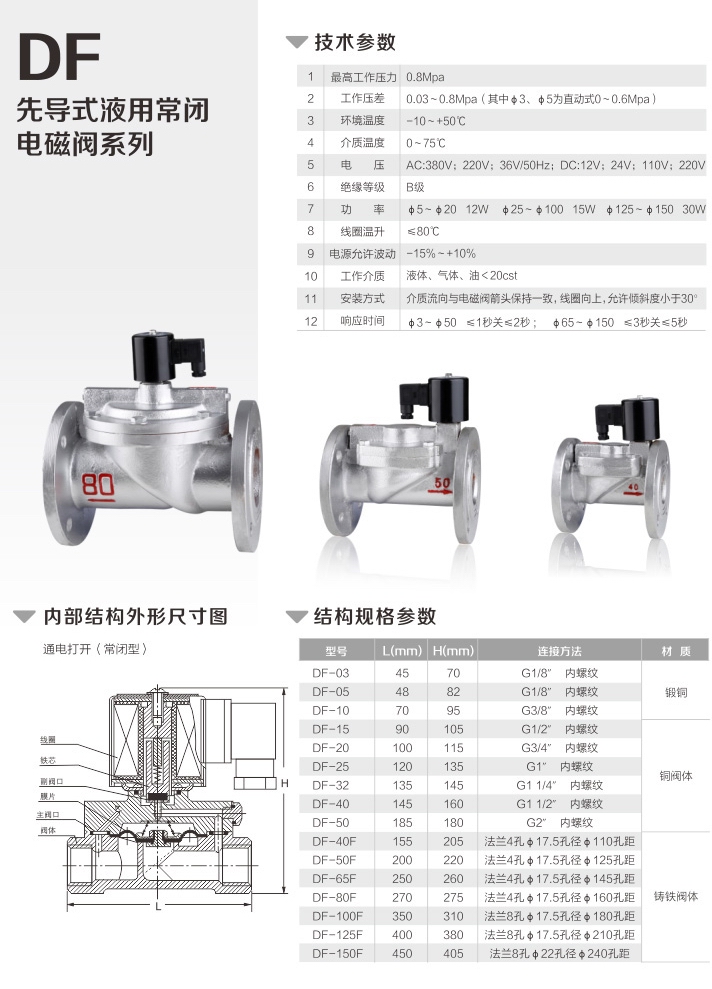

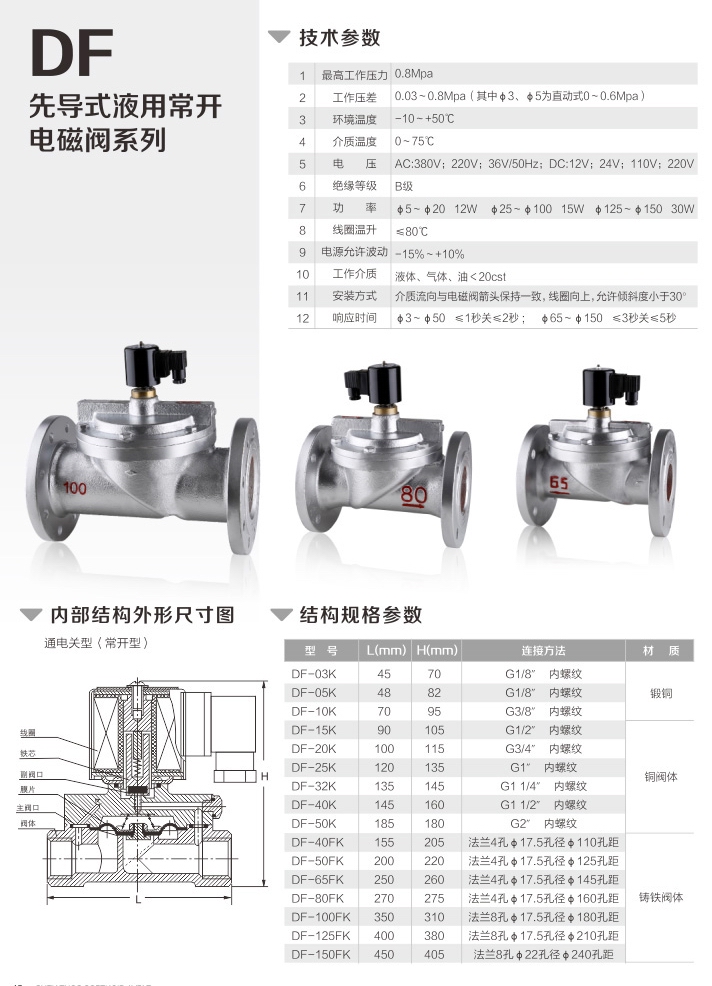

外形結構圖

聲明：【DF液用電磁閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的DF液用電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
