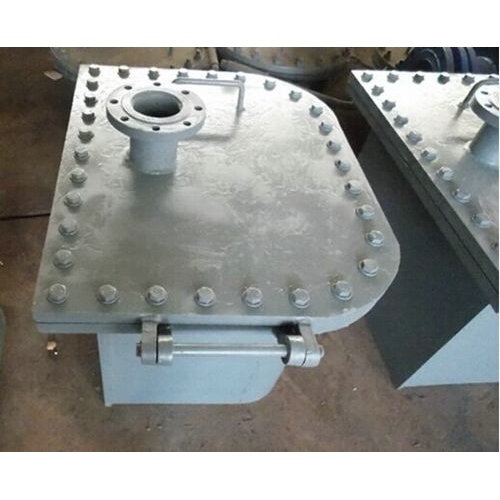

產品名稱：GSQ儲罐清掃孔

產品型號：GSQ
產品口徑：DN100～DN100
產品壓力：1.6MPa
產品材質：鋁合金、鑄鋼、不銹鋼

產品名稱：儲罐清掃孔產品型號：GSQ 公稱通徑：DN100～DN100功能作用：清掃公稱壓力：1.6MPa連接方式：法蘭適用溫度：-28ºC～+60ºC安裝位置：儲罐閥體材質：鋁

產品名稱：	儲罐清掃孔	產品型號：	GSQ
公稱通徑：	DN100～DN100	功能作用：	清掃
公稱壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐
閥體材質：	鋁合金、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	浦首閥門

產品說明

GSQ儲罐清掃孔是儲罐附件之一，是為了清除罐底積物而設置的。儲罐清掃孔上邊帶圓角的矩形孔，孔的高、寬均不超過1200mm，底邊與罐底平齊。儲罐清掃孔多用于大型原油和重油罐。儲罐清掃孔裝于重質油罐底部，清掃油罐進要放出污水及掃除罐內污泥。

規格圖號

規格	圖號	重量（kg/臺）
DN50A帶放水管儲罐清掃孔	GSQ-50A	182
DN80B帶放水管儲罐清掃孔	GSQ-80B	184
DN100C帶放水管儲罐清掃孔	GSQ-100C	185
H500×700儲罐清掃孔	GSQ-00	135

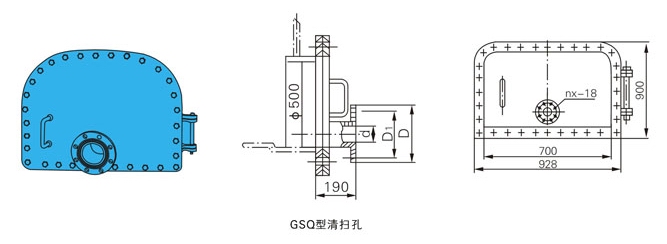

外形結構圖

主要外形尺寸

規格	d	D	D1	L	n
DN50A帶放水管儲罐清掃孔	Φ51	Φ125	Φ160	135	4
DN80B帶放水管儲罐清掃孔	Φ81	Φ160	Φ195	150	8
DN100C帶放水管儲罐清掃孔	Φ100	Φ180	Φ215	160	8
H500×700儲罐清掃孔	不帶放水管，其它尺寸見圖

聲明：【GSQ儲罐清掃孔】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的GSQ儲罐清掃孔產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
