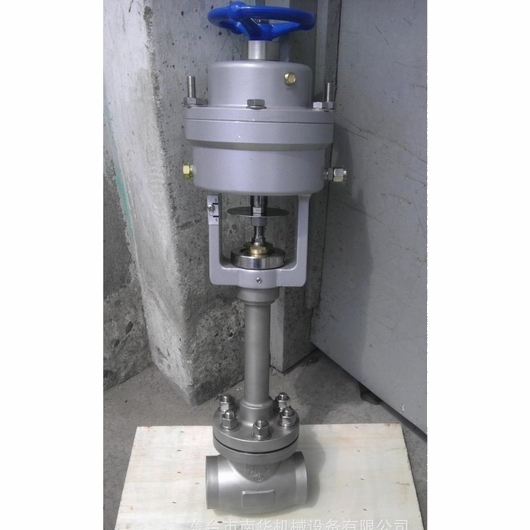

產品名稱：LNG系統低溫緊急切斷閥

產品型號：DJ661F、DJ661Y
產品口徑：DN10～DN80
產品壓力：1.6MPa～32.0MPa
產品材質：不銹鋼

產品名稱：LNG系統低溫緊急切斷閥產品型號：DJ661F、DJ661Y 公稱通徑：DN10～DN80功能作用：緊急切斷公稱壓力：1.6MPa～32.0MPa連接方式：焊接、內螺紋適用溫度：-196&

產品名稱：	LNG系統低溫緊急切斷閥	產品型號：	DJ661F、DJ661Y
公稱通徑：	DN10～DN80	功能作用：	緊急切斷
公稱壓力：	1.6MPa～32.0MPa	連接方式：	焊接、內螺紋
適用溫度：	-196ºC～+60ºC	驅動方式：	氣動
閥體材質：	不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	浦首閥門

產品說明

LNG系統低溫緊急切斷閥適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG、液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切斷迅速可靠和防靜電的特點。

技術參數

公稱通徑	DN20mm～100mm
公稱壓力	PN4.0MPa
適用介質	液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等
適用溫度	-196℃～+80℃
氣缸氣源壓力	0.3～0.6MPa
緊急切斷溫度	70±5℃

零件材料

閥體、閥桿	ZG0Cr18Ni9
閥桿、閥瓣	0Cr18Ni9
氣缸、支架	鑄鋁
填料、密封圈	PTFE

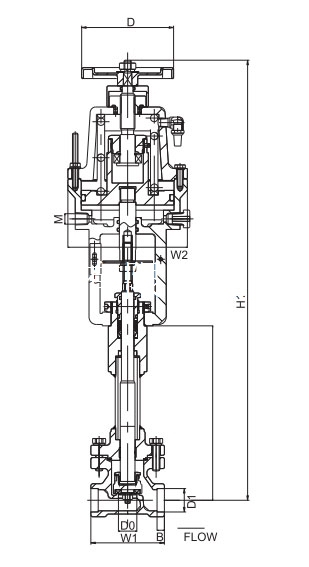

外形結構圖

主要外形尺寸

型號	H	H1	D0	D1	D	B	W1	W2	M	重量
DJ661F DJ661Y	189	478	Ф20	Ф25.5	Ф100	8	80	Ф130	Rc¼	7.2
	240	530	Ф25	Ф32.5	Ф100	8	90	Ф130	Rc¼	7.7
	250	489	Ф32	Ф38.5	Ф100	8	105	Ф130	Rc¼	7.3
	227	567	Ф40	Ф45.5	Ф125	8	120	Ф160	Rc¼	13.2
	230	570	Ф50	Ф57.5	Ф125	10	140	Ф160	Rc¼	14.5

聲明：【LNG系統低溫緊急切斷閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的LNG系統低溫緊急切斷閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
