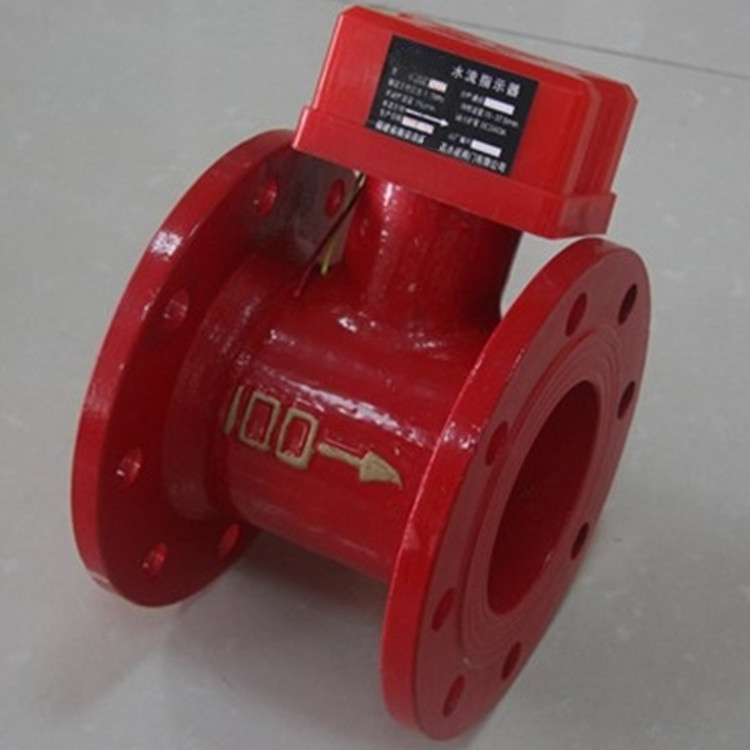

產品名稱：ZSJZ水流指示器

產品型號：ZSJZ
產品口徑：DN50～DN150
產品壓力：
產品材質：鑄鐵、鑄鋼、不銹鋼

產品名稱：水流指示器產品型號：ZSJZ 公稱通徑：DN50～DN150結構形式：直通式工作壓力：1.0MPa～1.6MPa連接方式：法蘭適用溫度：-0ºC～+80ºC功能作用：控

產品名稱：	水流指示器	產品型號：	ZSJZ
公稱通徑：	DN50～DN150	結構形式：	直通式
工作壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	控測水流信號
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、海水	生產廠家：	浦首閥門

產品說明

ZSJZ水流指示器是自動噴淋滅系統的組成部件，借助于供水管網內的板式葉片控測水流信號，并將水流信號與控制器連接，以啟動電報警系統或其它設備，并確定火災發生區域。適用于濕式、干式、預作用系統。

外形結構圖

ZSJZ水流指示器(圖1)

主要外形尺寸

型號	公稱通徑	H	D1	D2	L	Φ
ZSJZ-I-3-50	50	160	160	125	150	18
ZSJZ-I-3-65	65	170	180	145	160	18
ZSJZ-I-3-80	80	180	195	160	170	18
ZSJZ-I-3-100	100	195	215	180	180	18
ZSJZ-I-3-125	125	207	245	210	190	18
ZSJZ-I-3-150	150	220	280	240	200	23
