產品名稱：	蒸汽減壓閥	產品型號：	Y43H，25P
驅動方式：	自動/手動	連接形式：	法蘭,螺紋,焊接
結構形式：	先導活塞式/薄膜式	密封結構：	硬密封
壓力范圍：	1.6MPa-16MPa	公稱通徑：	DN15-500
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

蒸汽減壓閥,Y43H蒸汽減壓閥通過調節將進口壓力減至某一需要的出口壓力,并依靠介質本身的能量,使出口壓力自動保持穩定蒸汽減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。

減壓閥蒸汽作為重要的二次能源，在眾多工業領域得到廣泛應用。蒸汽系統消耗煤占產量的 1/3，已成為能源消耗的重要領域。而蒸汽疏水閥是保證蒸汽能正常運行的一個重要設備，是凝結水回收利用、節約能源的重要自力式控制類閥門。疏水閥的種類很多，大體可以分為浮球型疏水閥、熱靜力型疏水閥、熱動力型疏水閣、倒置桶型疏水閥等

減壓閥在安裝使用時，應把旁通管道的截止閥打開，排除管路中的冷凝水和汽水的混合物，以防減壓閥開啟時產生水圾現象損壞減壓閥，當無異?，F(xiàn)象后，按順時針方向緩慢旋轉調節螺釘，將出口壓力調至所需的壓力(以閥后表壓為準)，調整后，將鎖緊螺母背緊，擰上防護罩。

執行標準
JB/T2203－1999《減壓閥結構長度》為主的通用類。目前國內大多數減壓閥生產廠家均按本標準設計生產，但本標準也不盡完美，規格不全。根據廠家所生產的減壓閥規格及掌握的資料來看，各廠家連接尺寸也不盡統一，建議通用機械研究所對JB/T2203－1999《減壓閥結構長度》進行修訂。建議設計院及用戶按標準選用，減壓閥生產廠家按標準設計制造。

減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。減壓閥的作用原理是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓自調節。管道上如一次減壓不夠可采取二次減壓；減壓系統通常需采取一備一用，防止因現用減壓閥故障而破壞系統或下游設備。
直接作用減壓閥：利用出口壓力變化，直接控制閥瓣運動的減壓閥。
先導式減壓閥：由主閥和導閥組成，出口壓力的變化通過放大來控制主閥動作的減壓閥。
薄膜式減壓閥：采用膜片作為敏感原件來帶動閥瓣運動的減壓閥。
活塞式減壓閥：采用活塞作為敏感原件來帶動閥瓣運動的減壓閥。

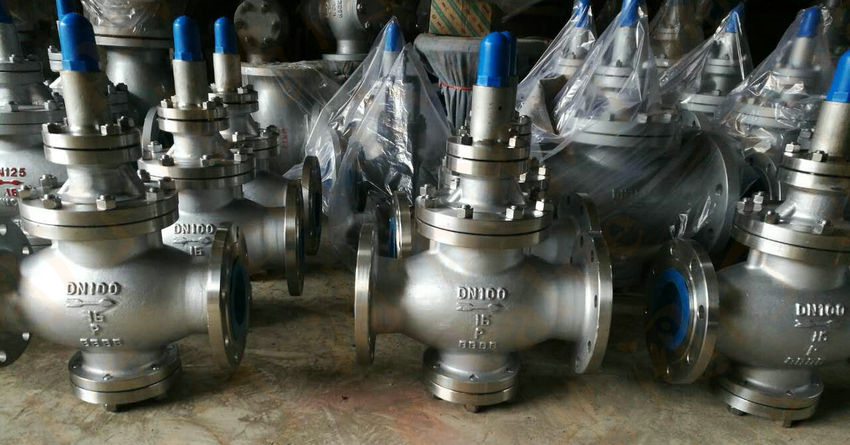

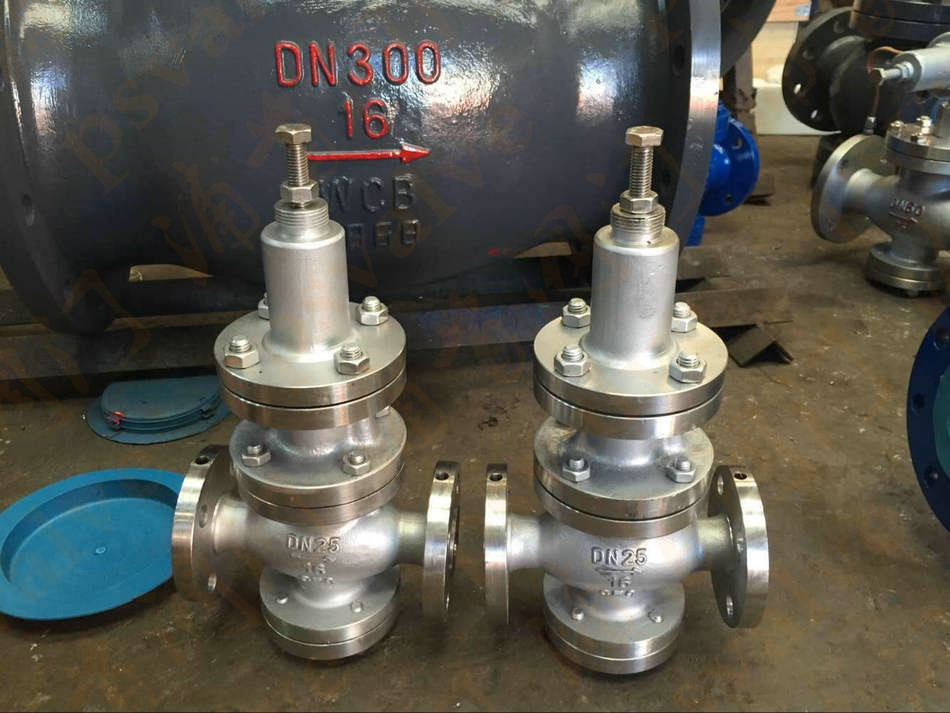

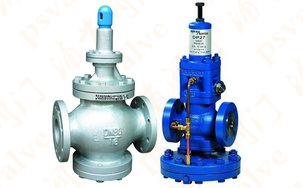

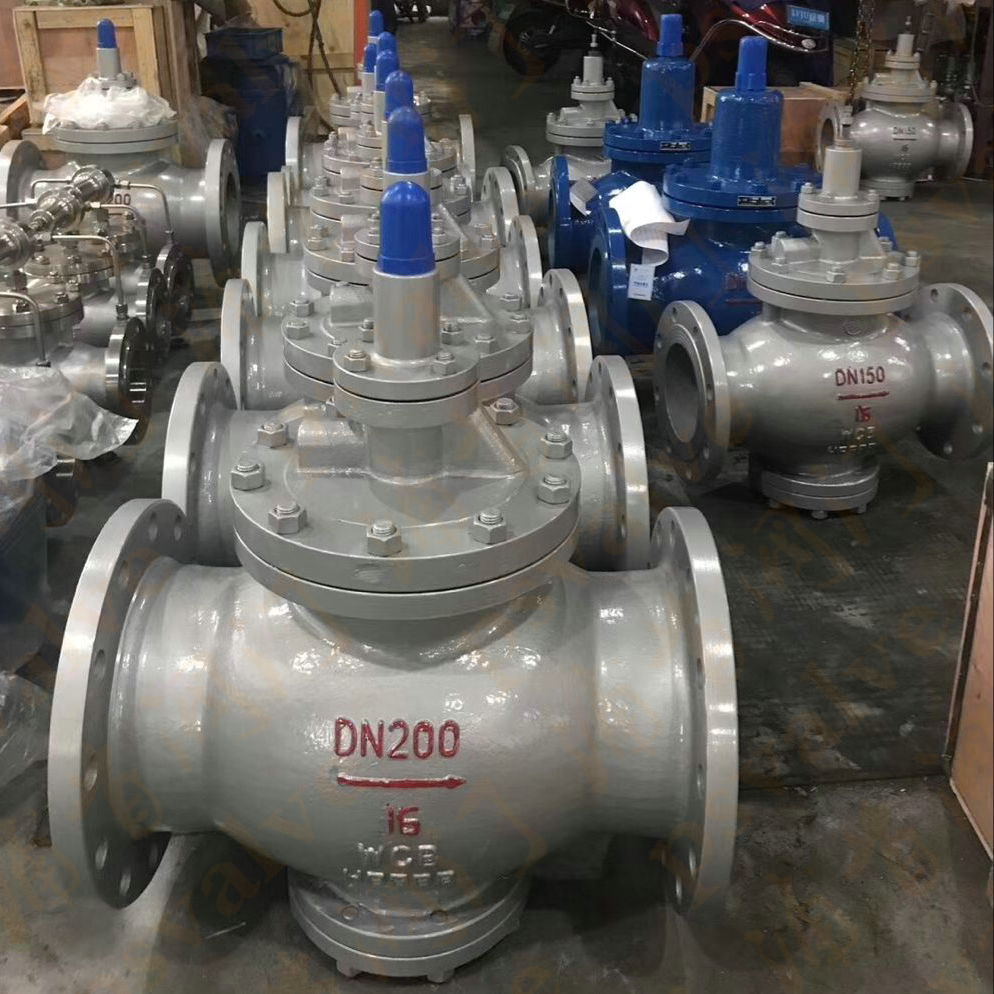

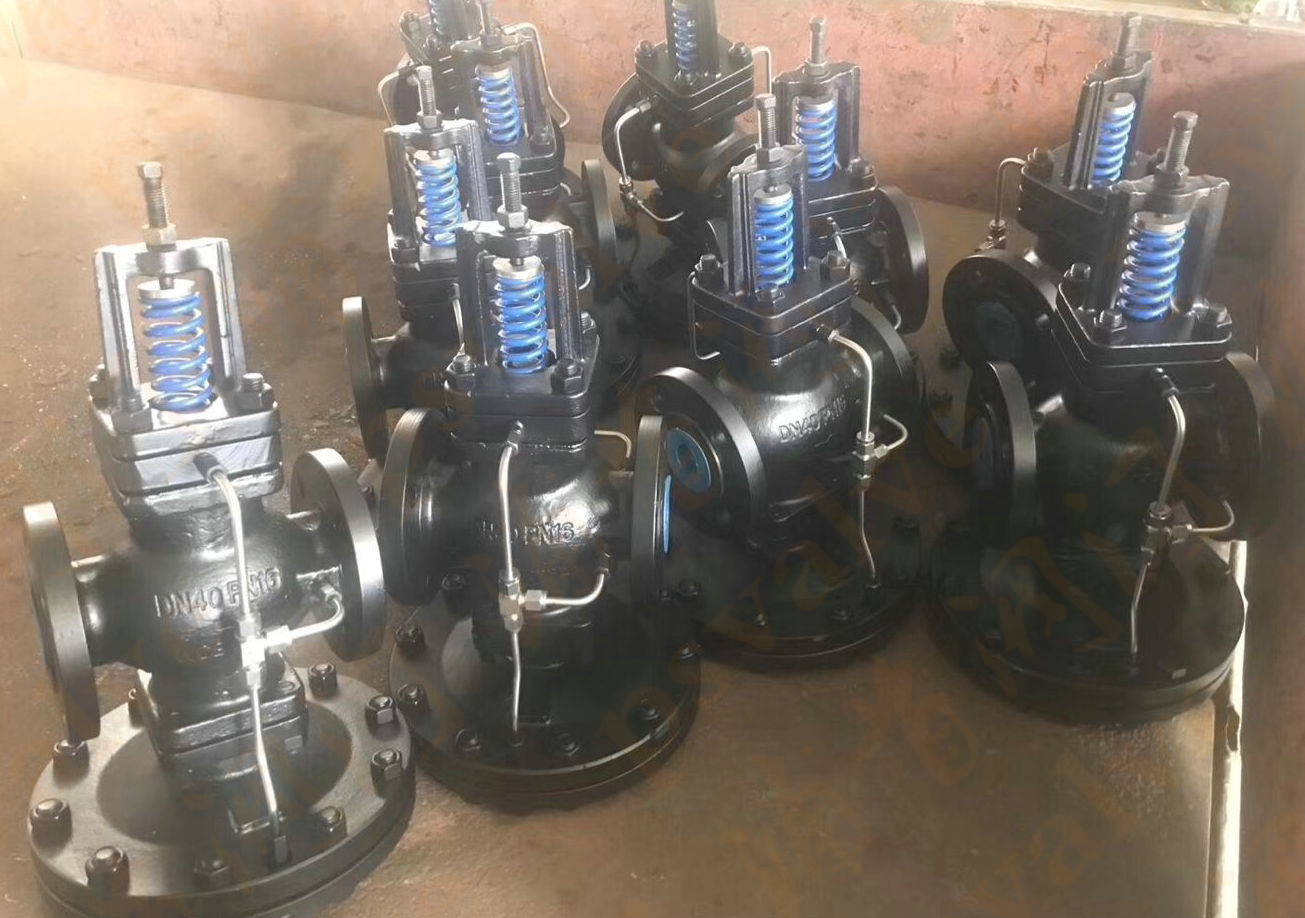

蒸汽減壓閥實物圖片

蒸汽減壓閥參數：

公稱通徑：DN15-DN500
公稱壓力：1.0Mpa-16Mpa
適用溫度：-20℃≤T≤425 ℃
適用介質：水、蒸汽、油品
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼等
連接方式：法蘭連接/焊接
流量系數：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

蒸汽減壓閥特性：

Y43H減壓閥主要用于蒸汽系統，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。

蒸汽減壓閥尺寸：

主要連接外形和尺寸

單位：mm

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	160	160	180	200	220	250	260	310	350	400	450	500	600	800	850	900	900	950

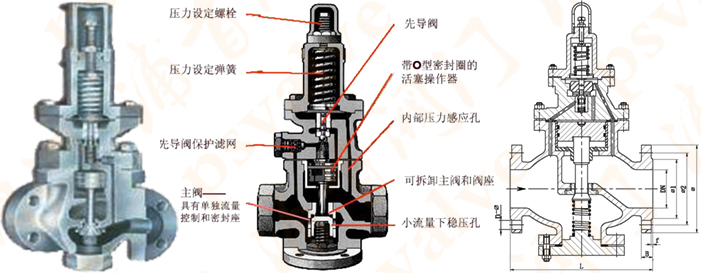

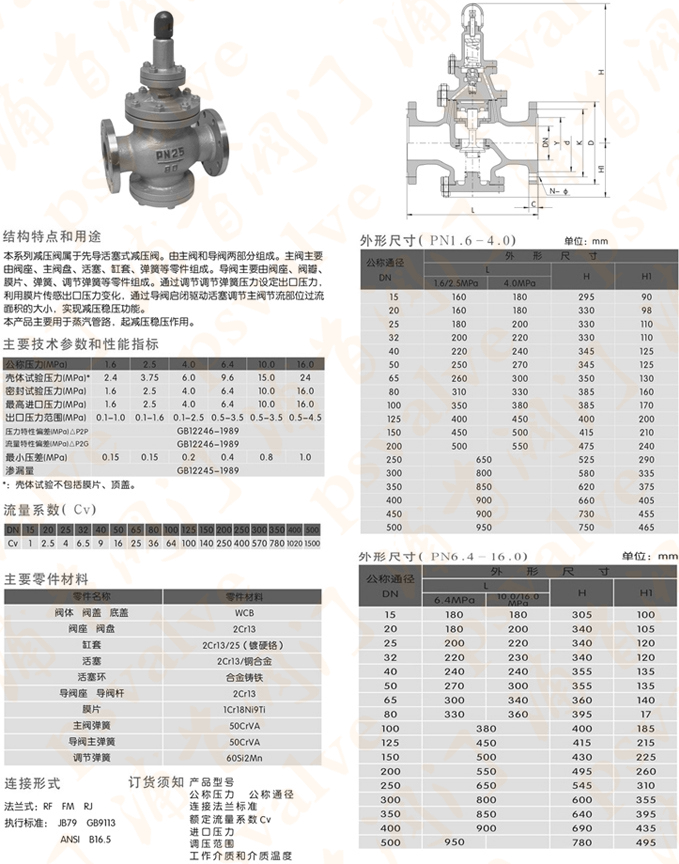

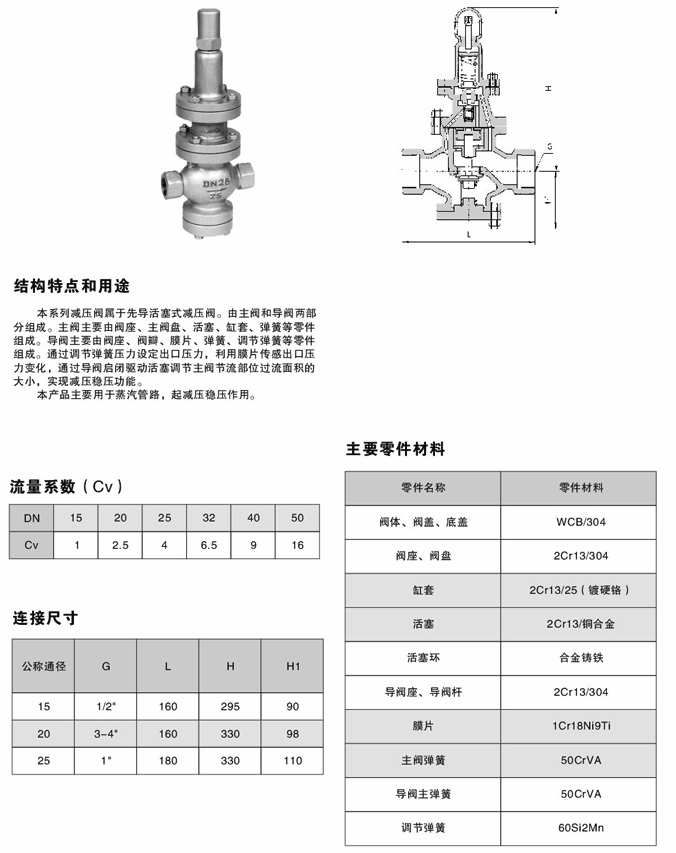

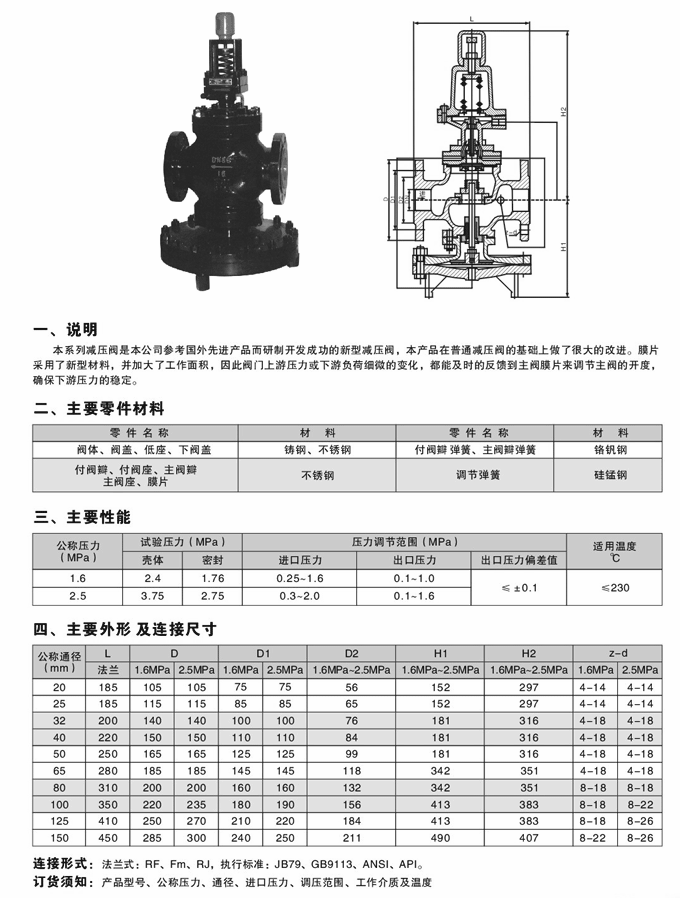

蒸汽減壓閥,25P蒸汽減壓閥尺寸/結構圖:
