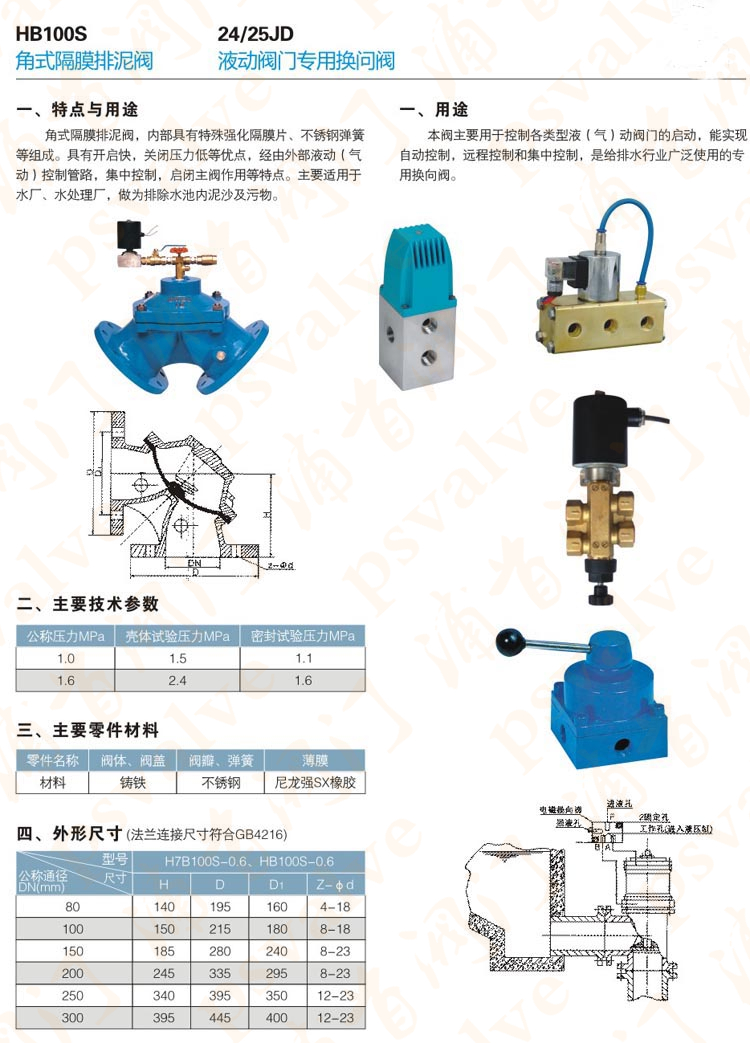

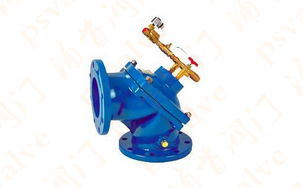

產品名稱：角式隔膜排泥閥

產品型號：100S
產品口徑：DN50-300
產品壓力：1.0MPa-1.6MPa
產品材質：鑄鐵,鑄鋼,不銹鋼等

角式隔膜排泥閥,100S角式隔膜排泥閥，內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低，外部液動（氣動）控制管路，集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠，作為排除水池...

產品名稱：	角式隔膜排泥閥	產品型號：	100S
驅動方式：	液動,氣動	連接形式：	法蘭
結構形式：	角式	密封結構：	NBR
壓力范圍：	1.0MPa-1.6MPa	公稱通徑：	DN50-300
常用材質：	鑄鐵,鑄鋼,不銹鋼等	銘牌：	浦首品牌

角式隔膜排泥閥,100S角式隔膜排泥閥，內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低，外部液動（氣動）控制管路，集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠，作為排除水池內泥沙及污物用。

技術參數

公稱壓力	殼體試驗壓力MPa	密封試驗壓力MPa
1.0	1.5	1.1
1.6	2.4	1.6

零部件材料

零件名稱	閥體、閥蓋	閥瓣、彈簧	薄膜
材料	鑄鐵	不銹鋼	尼龍強SX橡膠

主要外形尺寸

連接標準	法蘭連接尺寸符合GB4216
公稱通徑	H	D	D1	Z-∮d
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23
