襯氟隔膜閥,襯氟塑料隔膜閥,內襯四氟隔膜閥,襯里隔膜閥基本系列為全襯里G41F46型堰式和G45F46型直流式其特點如下：
1、導流堰作為閥體的一部分，相當于閥座，隔膜壓在上面以截斷介質流動。這種類型的隔膜閥一般尺寸較大。凸起的導流堰減小了隔膜閥從完全開啟至完全關閉的行程，從而減小了隔膜的應力和應變。關閉時，帶有隔膜的閥瓣下移，使其與閥體的堰（脊背）密封，達到切斷流體的要求。

2、利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3、氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表”。
二、設計規范
遵循GB 12239 / BS5156標準。
三、驅動方式
手動、氣動（常開或常閉）、電動。

結構特點1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯氟材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

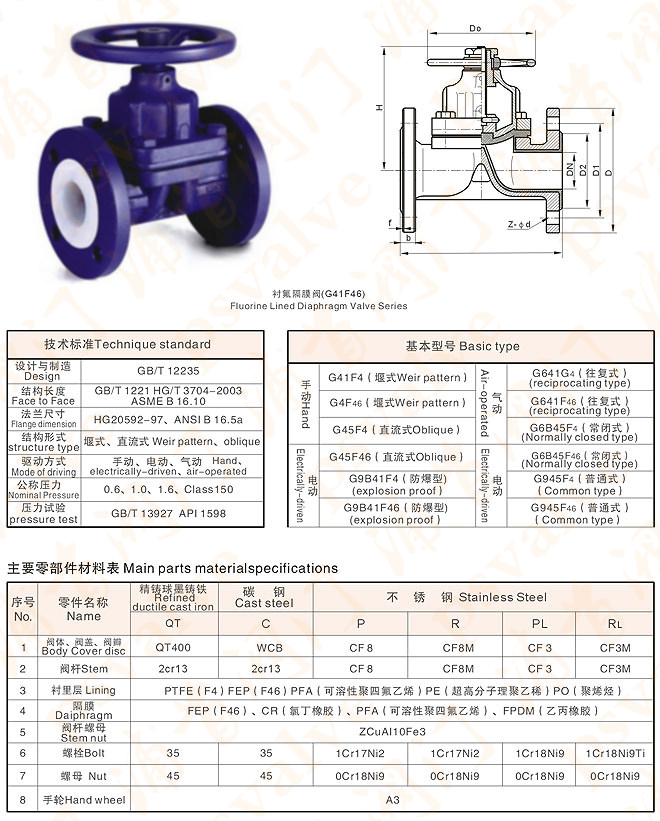

襯氟隔膜閥基本型號

零部件材料

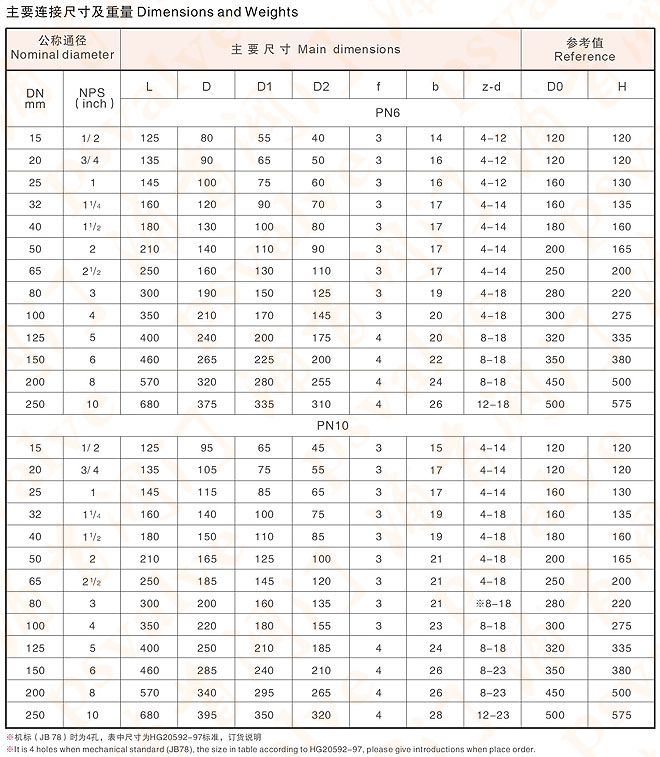

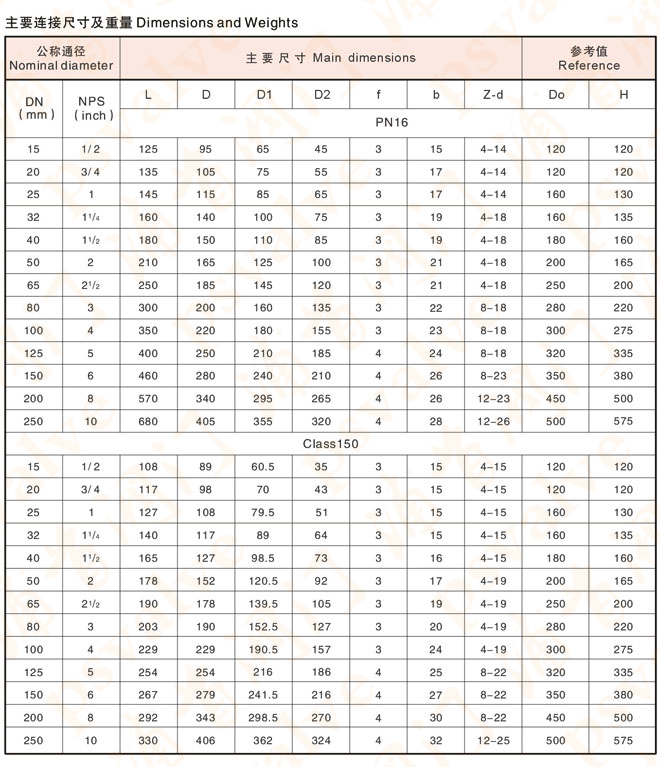

主要外形尺寸

襯氟隔膜閥,內氟塑料隔膜閥,內襯四氟隔膜閥,襯里隔膜閥參數尺寸圖:
