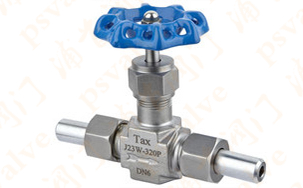

產品名稱：外螺紋針型閥

產品型號：J21W
產品口徑：DN6-25
產品壓力：1.6MPa-32.0MPa
產品材質：碳鋼,不銹鋼等

外螺紋針型閥,J21W外螺紋針型閥主要技術參數： J21W外螺紋針型閥是儀表測量管路系統中重要組成部分,作開啟或切斷管道通路用。適用介質液化石油氣水、酸、蒸汽、油品等。外螺紋針型閥工作溫度：PTFE ...

產品名稱：	外螺紋針型閥	產品型號：	J21W
驅動方式：	手動	連接形式：	外螺紋,卡套式
結構形式：	熱鍛壓閥體	密封結構：	錐面密封
壓力范圍：	1.6MPa-32.0MPa	公稱通徑：	DN6-25
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

外螺紋針型閥,J21W外螺紋針型閥主要技術參數：
J21W外螺紋針型閥是儀表測量管路系統中重要組成部分,作開啟或切斷管道通路用。適用介質液化石油氣水、酸、蒸汽、油品等。

外螺紋針型閥工作溫度：
PTFE 填料：-54°C 至 232°C (-65°F 至 450°F)
石墨填料：-54°C 至 649°C (-65°F 至 1200°F)
流量孔通徑：0.157 in. (4.0 mm)，CV：0.35
上下閥桿設計，上閥桿螺紋滾絲成形，比車加工螺紋更具有硬度和光潔度，不易咬死，下閥桿表面經拋光硬化（高端化定制）

上閥桿螺紋的潤滑脂與系統介質隔離
非旋轉的下閥桿上下運動代替螺紋升降，減少每個
行程對填料的磨擦，減少閥座和閥頭之間的咬合
手柄采用不銹鋼304手柄，外表美觀，使用壽命長
每只閥門在出廠前均以額定工作壓力的氮?dú)膺M(jìn)行密封測試

外螺紋針型閥,J21W外螺紋針型閥零部件

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J21W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	PRFE、柔性石墨
J21W-40、J23W-160	優質碳鋼	鉻不銹鋼	PRFE、柔性石墨

外螺紋針型閥,J21W外螺紋針型閥主要性能規范

型號	公稱壓力（MPa）	試驗壓力（MPa）			工作壓力（MPa）	工作溫度（℃）	適用介質
型號	公稱壓力（MPa）	殼體	密封（液）	密封（氣）	工作壓力（MPa）	工作溫度（℃）	適用介質
J21W-16	1.6	2.4	1.76	0.6	1.6	P≤200℃	液化石油氣水、油品等
J21W-40P	4.0	6.0	4.4	0.6	4.0	P≤200℃
J21W-160	16.0	17.6	17.6	0.6	16.0	C≤425℃
J21W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

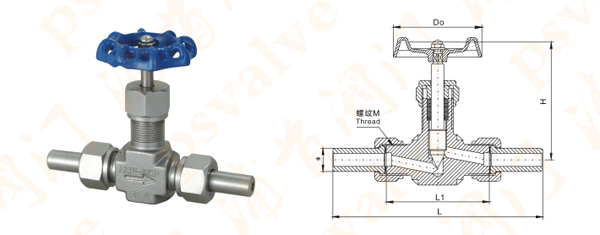

外螺紋針型閥,J21W外螺紋針型閥主要外形及連接尺寸

公稱直徑	尺寸							重量（Kg）
公稱直徑	D0	D1	D2	L	H1	H2	M	重量（Kg）
6	70	14	6	135	96	106	20×1.5	0.8
10	80	18	10	156	115	125	24×1.5	1.1
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	185	156	166	36×2	3.0
25	140	33	22	185	169	180	42×2	3.2
