您現在的位置：首頁 > 各類閥門選型 > 針型閥

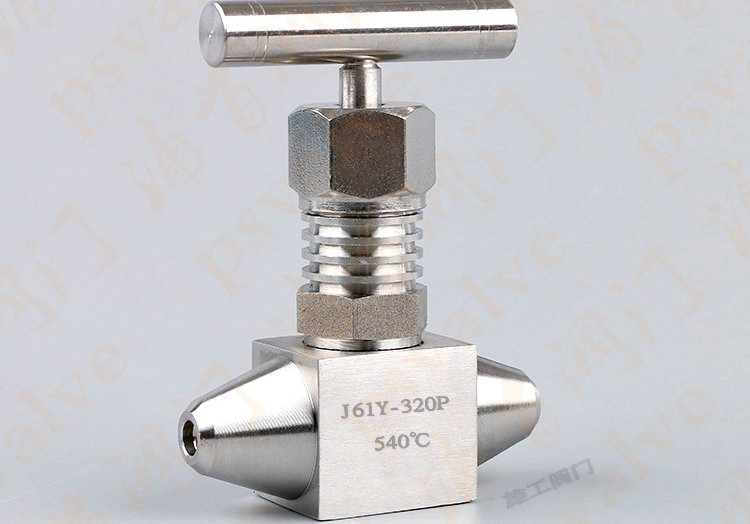

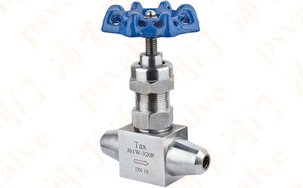

產品名稱：高溫高壓針型閥

產品型號：J61Y/J63Y
產品口徑：DN6-32
產品壓力：1.6MPa-32.0MPa
產品材質：碳鋼,不銹鋼等

高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥結構形式1、本閥采用上螺紋閥桿結構，避免了介質與閥桿螺紋的直接接觸。2、采用硬質鈷鉻鎢合金鋼球閥瓣，大大提高了閥瓣在高溫工況的材質硬度，且介質沖刷時閥瓣...

產品名稱：	高溫高壓針型閥	產品型號：	J61Y/J63Y
驅動方式：	手動	連接形式：	焊接,螺紋
結構形式：	熱鍛壓閥體	密封結構：	錐面密封
壓力范圍：	1.6MPa-32.0MPa	公稱通徑：	DN6-32
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥結構形式

1、本閥采用上螺紋閥桿結構，避免了介質與閥桿螺紋的直接接觸。
2、采用硬質鈷鉻鎢合金鋼球閥瓣，大大提高了閥瓣在高溫工況的材質硬度，且介質沖刷時閥瓣做三維旋轉,顯著提高了閥瓣抗苛刻工況沖蝕的性能,解決了密封面內漏問題。
3、此閥主要應用電站一次門蒸氣和熱循環水等處。

高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥應用規范

1、設計制造：GB/T 12224-1989；JB/T 3595-2002
2、連接形式：對焊式連接
3、結構特征：錐面浮動閥瓣;球面密封;上閥桿螺紋
4、閥門檢驗和試驗：JB/T9092-1999
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定

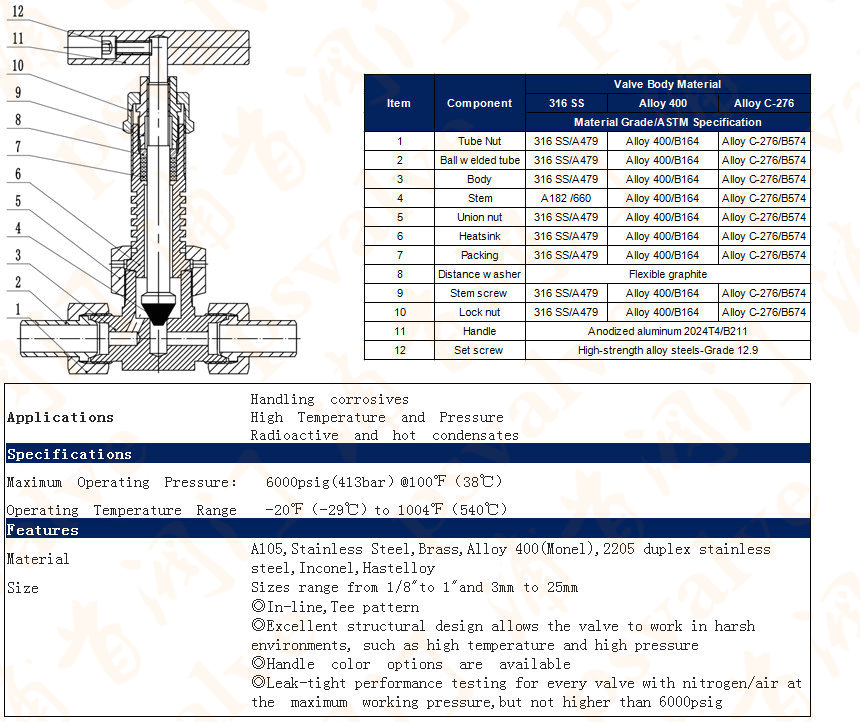

高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥主要零件材料

零件名稱	閥桿、閥蓋、螺栓	閥桿、閥瓣密封圈	填料	墊片	手柄
J61Y-170V	鉻鎳不銹鋼	不銹鋼	PTFE、柔性石墨	橡膠石棉板	優質碳鋼

主要性能參數

型號	公稱壓力 (MPa)	試驗壓力PN(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	殼體	密封（液）	密封（氣）	工作壓力(MPa)	工作溫度(℃)	適用介質
J61Y-170V	24.0	7.0	17.6	0.6	17.0	V≤570℃	電站、石油氣、水、油品等
FJ61Y-160p	24.0	16.0	17.6	0.6	16.0	P≤350℃
T61Y-320	24.0	16.0	17.6	0.6	16.0	C≤350℃
T61Y-320	24.0	16.0	17.6	0.6	16.0	C≤350℃
