先導式安全閥是利用導閥來感測被控壓力信號并給出信號，當安全閥前的壓力低于整定壓力時，導閥和主閥都處于無泄漏的關閉狀態。主閥通過導閥的供應導管，作用于導閥閥座和主閥閥芯頂部，由于閥芯的頂部大于底部（閥座區）有一股大的作用力使閥芯保持向下，閥前壓力越接近整定壓力關閉越嚴密，這種自密封結構在主閥硬軟雙質密封副作用下，凈密封力隨著管道壓力增加和接近設定點而增加。當閥前壓力達到或超過整東壓力時，導閥開啟，主閥迅速打開，介質排放；當閥前壓力回到整定壓力以下時，導閥關閉，主閥也隨之關閉。

先導式安全閥是利用導閥壓力信號打開主閥閥瓣，具有開啟靈敏，回座壓力高，密封性好等特點，廣泛使用于石油、天然氣等設備或系統，作為安全保護裝置。先導式安全閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的最佳超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高，重復性好、回座快、不泄漏、能帶高背壓排放、工作壽命長、工作穩定可靠，它還可在線調校，仍然能自動回座，關閉嚴密，操作維護方便。

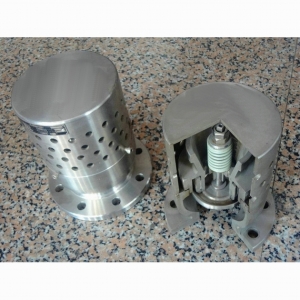

先導式安全閥主要零部件

主要外形尺寸

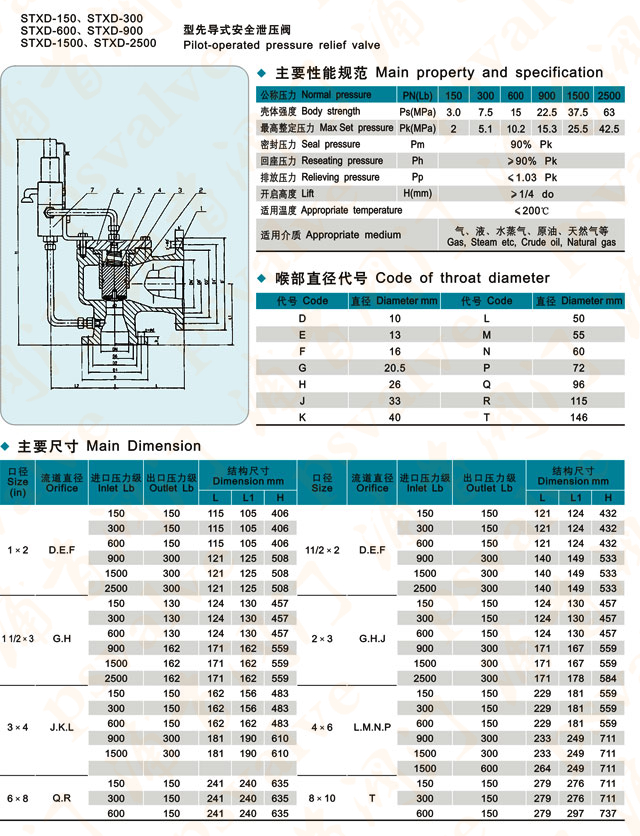

國標先導式安全閥_（美標,磅級）先導式安全閥參數尺寸圖:
