您現在的位置：首頁 > 各類閥門選型 > 安全閥

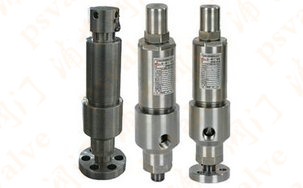

產品名稱：安全溢流閥

產品型號：AY42H、YA802Y
產品口徑：DN15-40
產品壓力：16.0MPa-60.0MPa
產品材質：WCB,鍛鋼,不銹鋼

安全溢流閥在系統中起安全保護作用在設備或管路上作為超壓保護裝置。當系統壓力超過規定值時，安全閥頂開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。AY42H...

產品名稱：	安全溢流閥	產品型號：	AY42H、YA802Y
驅動方式：	自動	連接形式：	螺紋,法蘭
結構形式：	彈簧式	密封結構：	硬密封
壓力范圍：	16.0MPa-60.0MPa	公稱通徑：	DN15-40
常用材質：	WCB,鍛鋼,不銹鋼	銘牌：	浦首品牌

安全溢流閥在系統中起安全保護作用在設備或管路上作為超壓保護裝置。當系統壓力超過規定值時，安全閥頂開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。

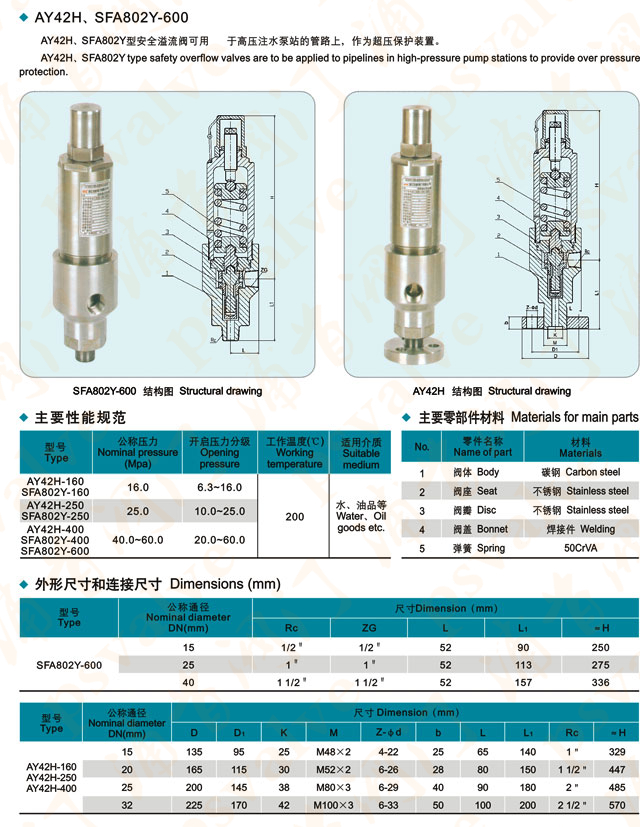

AY42H、YA802Y安全溢流閥性能規范

型號	公稱壓力	開啟壓力分級	工作溫度（℃）	適用介質
AY42H-160 、YA802Y-160	16.0	6.3～16.0	200	水、油品等
AY42H-250 、YA802Y-250	25.0	10.0～25.0
AY42H-400、YA802Y-400、YA802Y-600	40.0-60.0	20.0～60.0

主要外形尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	D	D1	K	M	Z-?d	b	L	L1	Rc	≈H
AY42H-160 AY42H-250 AY42H-400	15	135	95	25	M48×2	4-22	25	65	140	1/2"	329
	25	165	115	30	M52×2	6-26	28	80	150	1"	447
	25	200	145	38	M80×3	6-29	40	90	180	11/2"	485
	32	225	170	42	M100×3	6-33	50	100	200	21/2"	570
