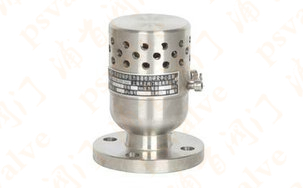

產品名稱：真空負壓安全閥

產品型號：YFA72W
產品口徑：DN15-250
產品壓力：1.6MPa
產品材質：WCB,不銹鋼等

真空負壓安全閥,YFA72W真空負壓安全閥適用于溫度≤200℃的負壓系統,當容器內負壓超過允許值時,該閥自動開啟，吸入空氣；當容器內負壓達到允許值時,該閥自動關閉,從而保護設備及系統。安裝在正常非負壓...

產品名稱：	真空負壓安全閥	產品型號：	YFA72W
驅動方式：	自動	連接形式：	法蘭
結構形式：	彈簧	密封結構：	硬密封
壓力范圍：	1.6MPa	公稱通徑：	DN15-250
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

真空負壓安全閥,YFA72W真空負壓安全閥適用于溫度≤200℃的負壓系統,當容器內負壓超過允許值時,該閥自動開啟，吸入空氣；當容器內負壓達到允許值時,該閥自動關閉,從而保護設備及系統。安裝在正常非負壓系統,當容器和系統的放散閥未打開,產生負壓時,此閥自動開啟。

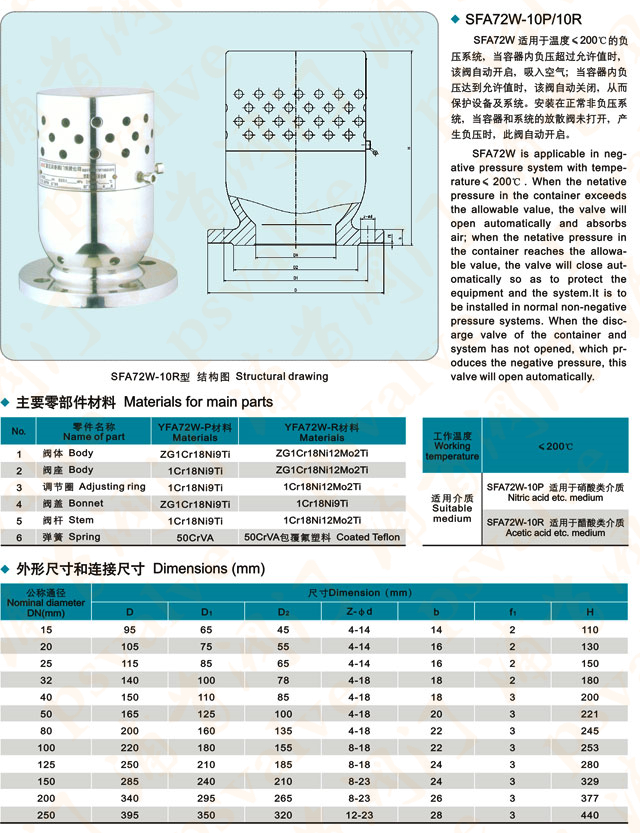

真空負壓安全閥性能規范

工作溫度 Working temperature	≤200℃
適用介質 Suitable medium	TFA72W-10P適用于硝酸類介質 Nitric acid etc.medium
適用介質 Suitable medium	TFA72W-10R適用于醋酸類介質 Acetic acid etc.medium

零件材料

NO.	零件名稱 Name of part	TFA72W-P 材料 Materials	TFA72W-R 材料 Materials
1	閥體　Body	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座 Nozzle	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	調節閥　Adjusting ring	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥蓋 Bonnet	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥桿　Stem	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧 Spring	50CrVA	50CrVA 包覆氟塑料　Coated Teflon

主要外形尺寸

公稱通徑DN(mm) Nominal diameter	尺寸Dimension(mm)
公稱通徑DN(mm) Nominal diameter	D	D1	D2	Z-Фd	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440
