您現在的位置：首頁 > 各類閥門選型 > 止回閥

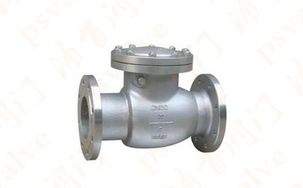

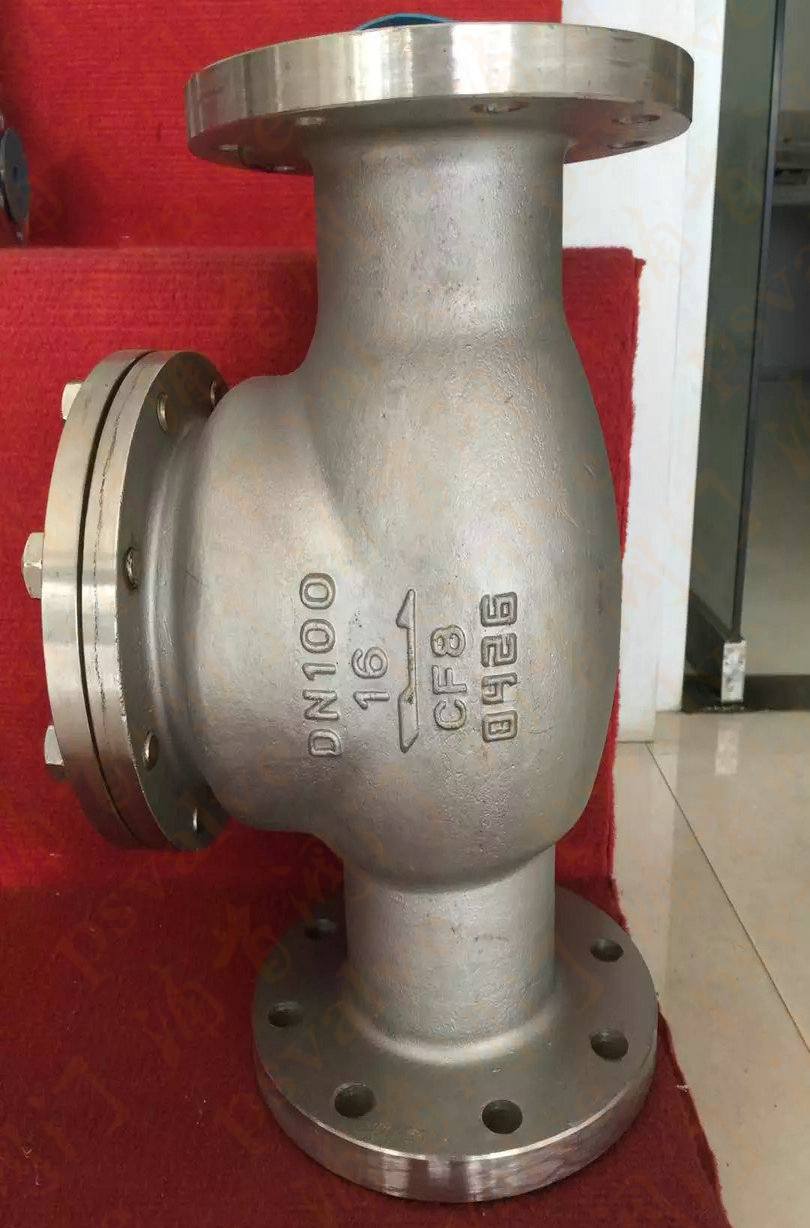

產品名稱：臥式止回閥

產品型號：H44H
產品口徑：DN25-500
產品壓力：1.6MPa-16MPa
產品材質：WCB,不銹鋼等

臥式止回閥,H44H臥式止回閥作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動...

產品名稱：	臥式止回閥	產品型號：	H44H
驅動方式：	自動	連接形式：	法蘭
結構形式：	臥式	密封結構：	自密封
壓力范圍：	1.6MPa-16MPa	公稱通徑：	DN25-500
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

臥式止回閥,H44H臥式止回閥作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。臥式止回閥,H44H臥式止回閥

該產品嚴格按 GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

設計制造標準：GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
連接法蘭標準：GB/T 9113,API6D,ANSI/ASME B16.5
壓力溫度等級：GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
試驗檢驗標準：GB/T 13927-2008,JB/T9092,,API598,API6D
設計制造:按照ANSI B16.34
結構長度：ANSI B16.10
法蘭尺寸：ANSI B16.15
試驗～檢驗 :API 598
臥式止回閥結構與特點

1、選材考究，符合國內外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

臥式止回閥應用規范

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

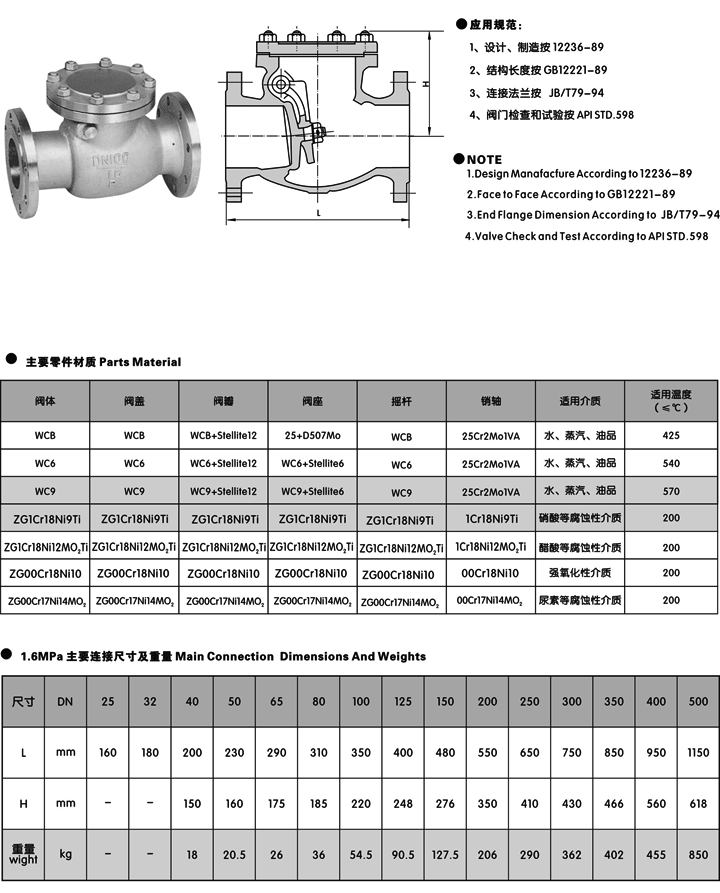

主要零件材料

閥體	閥蓋	閥瓣	閥座	適用介質	適用溫度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	銷酸類	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸類、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲銨液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550
