產品名稱：球形止回閥

產品型號：HQ44X/HQ45X/HQ41X
產品口徑：DN50-1000
產品壓力：1.0MPa-1.6MPa
產品材質：鑄鐵,鑄鋼等

球形止回閥,微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、...

產品名稱：	球形止回閥	產品型號：	HQ44X/HQ45X/HQ41X
驅動方式：	自動	連接形式：	法蘭
結構形式：	球形	密封結構：	橡膠
壓力范圍：	1.0MPa-1.6MPa	公稱通徑：	DN50-1000
常用材質：	鑄鐵,鑄鋼等	銘牌：	浦首品牌

球形止回閥,微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。

二、微阻球形止回閥主要技術參數

公稱壓力：1.0～1.6MPa

公稱通經：50～1000mm

適用介質：水及弱腐蝕性流體

適用溫度：0～80℃

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準: GB/T 13927 AP1598

實物圖片

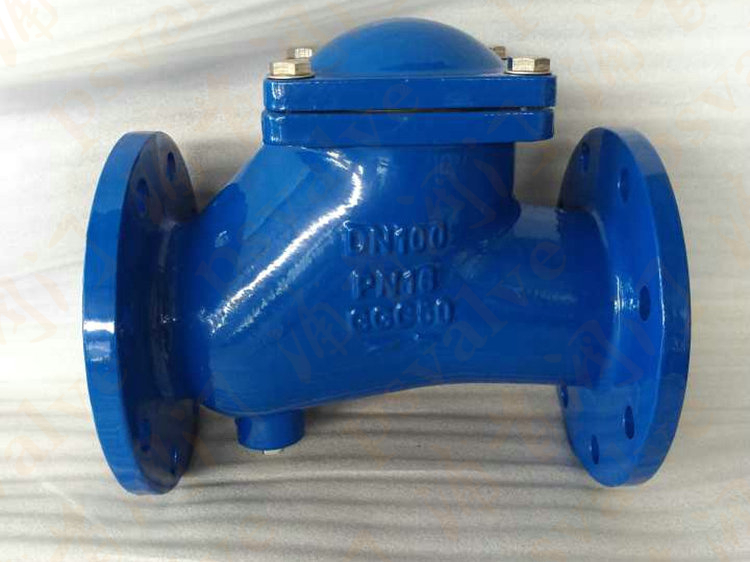

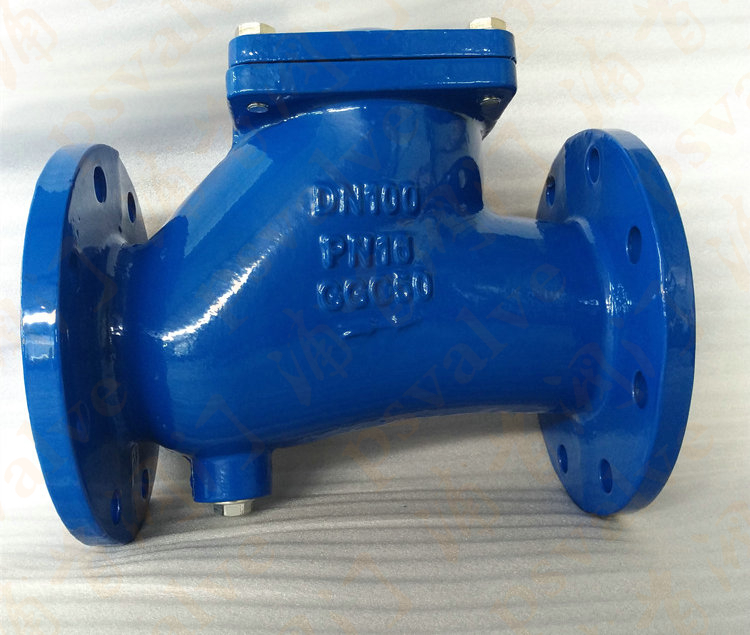

球形止回閥(圖1) 球形止回閥(圖2)

性能規范

球形止回閥型號	公稱壓力 (MPa)	殼體試驗 壓力(MPa)	密封試驗 壓力(MPd)	閥體材料	球體材料
HQ44X/HQ45X/HQ41X	1.0	1.5	1.1	鑄鐵	碳鋼包膠
HQ44X/HQ45X/HQ41X	1.6	2.4	1.76	鑄鐵	碳鋼包膠
