J61Y/J961Y/J962Y/J561Y高溫高壓截止閥,J61Y高溫高壓焊接截止閥結構形式與用途:
1,操作傳動方式有:手動、正、傘齒輪傳動、電動、氣動等.訂貨時請注明傳動方式。
2、焊接連接的截止閥適用于公稱壓力PN1.6-32MPa，及 P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度570℃)的石油、化工、火力電站、水力各種系統的管路上，切斷和接通管路介質。適用介質為:水、蒸汽、油品、酸性介質等。
3、符合國內外先進標準的要求，閥門中腔采用壓力自緊式密封結構，支管兩端為焊接結構，焊接坡口可按標準或用戶要求配接，密封可靠、性能良好、造型美觀。
4、閥瓣、閥座密封面用我鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5、閥桿經調質及表面氮化處理，有良好的抗摩擦性和抗腐蝕性，保證閥門在運行時開啟不經閥桿外漏，同時可更換閥桿調料。
6、中大口徑可采用內旁通結構并設置滾動軸承與推力軸承、開關靈活，啟閉輕松。
7、電動截止閥配有Dzw系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美觀等特點，并可與程控電腦配套使用.也
程控電腦配套使用，也可按用戶要求選配電動裝置。

制造驗收技術標準1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

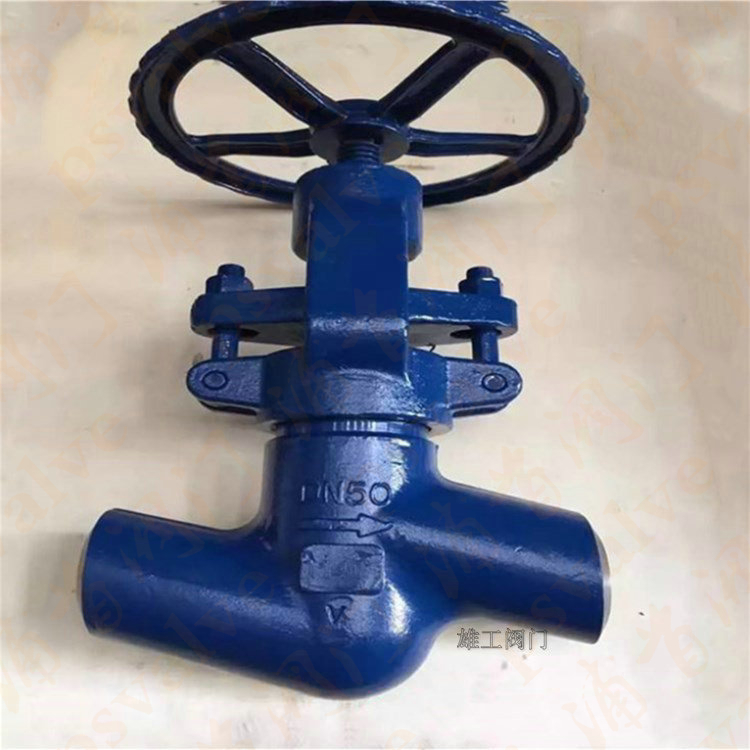

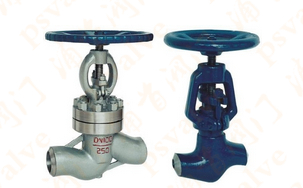

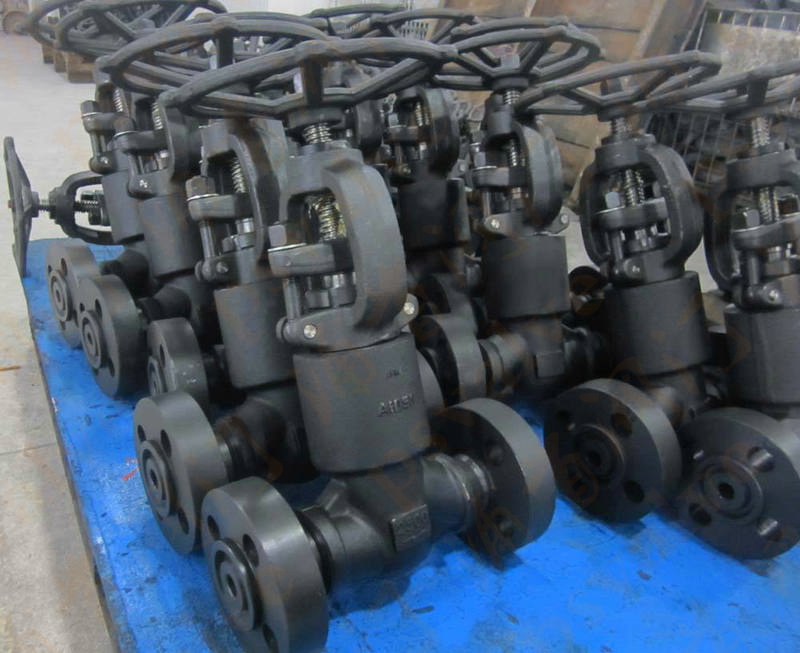

實物圖片

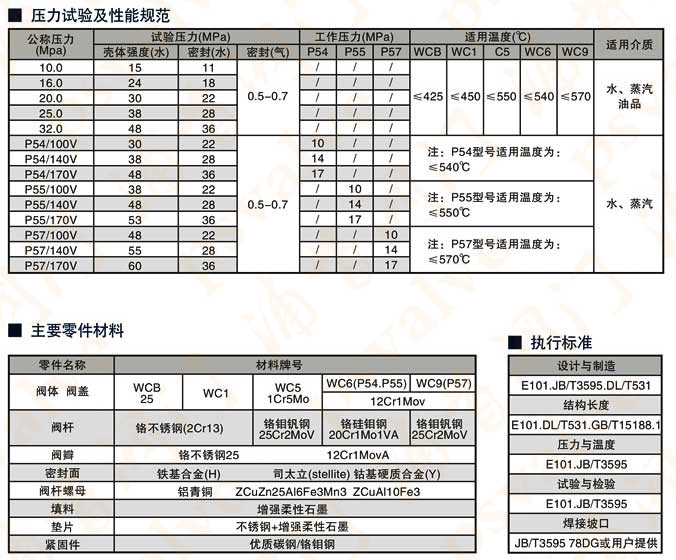

高溫高壓截止閥主要性能和使用規范

標準與規范

主要零件材料

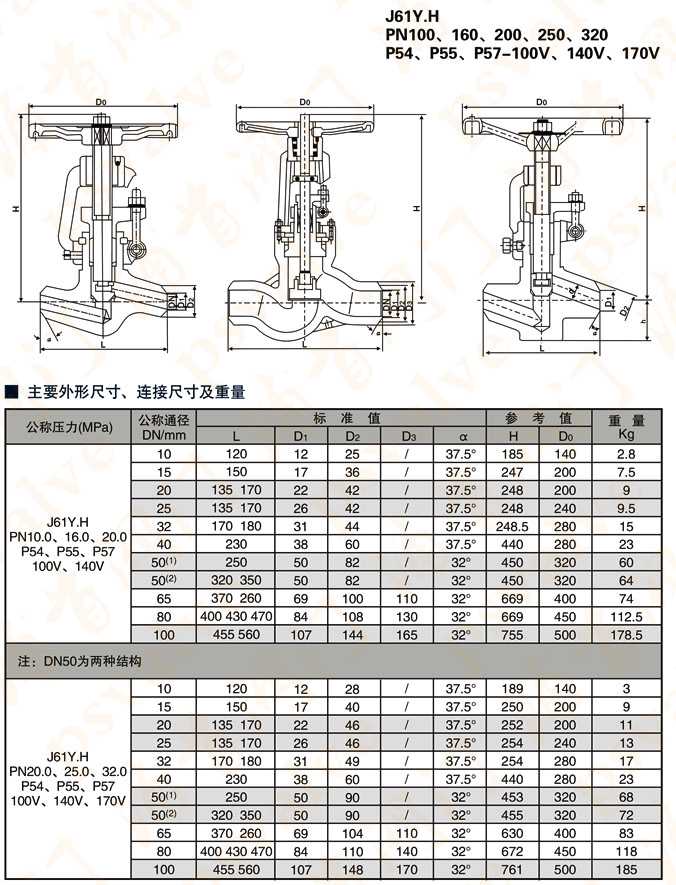

高溫高壓截止閥,J61Y高溫高壓焊接截止閥尺寸圖:
