您現在的位置：首頁 > 各類閥門選型 > 截止閥

產品名稱：低溫長軸截止閥

產品型號：DJ61F
產品口徑：DN10-50
產品壓力：1.6MPa-16.0MPa
產品材質：低溫鋼,不銹鋼等

低溫長軸截止閥,低溫加長桿截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。低溫長軸截止閥產品規范公稱壓力：1.6MPa-16.0MPa公稱通...

產品名稱：	低溫長軸截止閥	產品型號：	DJ61F
驅動方式：	手動	連接形式：	焊接,法蘭
結構形式：	截止	密封結構：	軟密封，硬密封
壓力范圍：	1.6MPa-16.0MPa	公稱通徑：	DN10-50
常用材質：	低溫鋼,不銹鋼等	銘牌：	浦首品牌

低溫長軸截止閥,低溫加長桿截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

低溫長軸截止閥產品規范
公稱壓力：1.6MPa-16.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊,法蘭
介質流向：由閥瓣下面向上流
低溫長軸截止閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

實物圖：

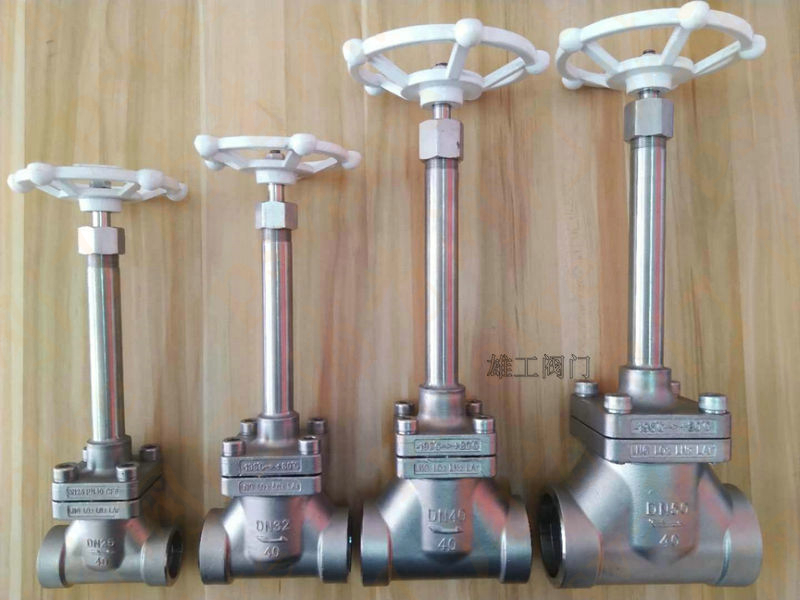

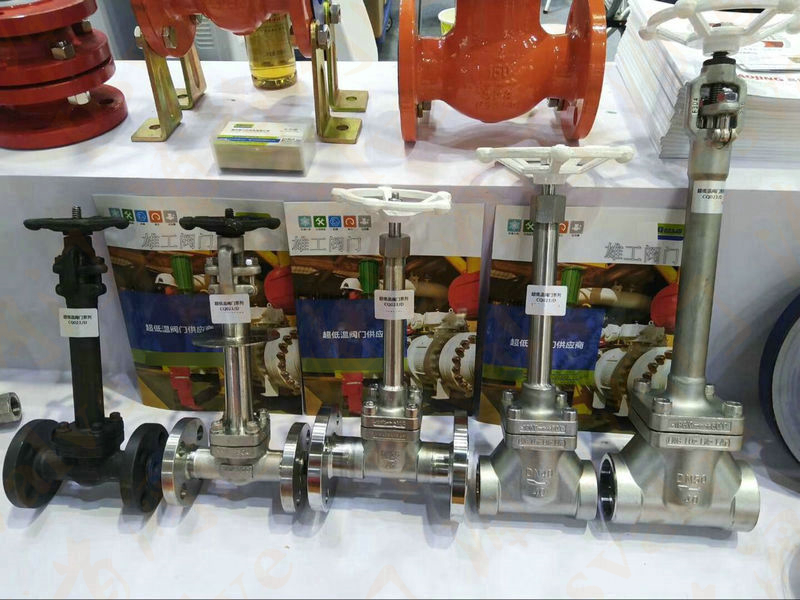

低溫長軸截止閥(圖1) 低溫長軸截止閥(圖2)

低溫長軸截止閥外型尺寸與連接尺寸

產品型號		DJ61F低溫長軸截止閥						重量 (kg)
產品代號	通徑 DN(mm)	尺寸
產品代號	通徑 DN(mm)	A	H1	H2	D	a	D0
311J10AB2A3	10	100	253	247	14	2	75	1.5
311J15AB2A3	15	140	268	260	18	2	75	1.7
311J20AB2A3	20	150	307	297	25	2.5	100	2.4
311J25AB2A3	25	160	323	310	32	2.5	100	2.6
311J32AB2A3	32	180	362	346	38	3	120	4.9
311J40AB2A3	40	190	380	360	45	3.5	120	5.2
311J50AB2A3	50	220	445	420	57	3.5	160	10.8
