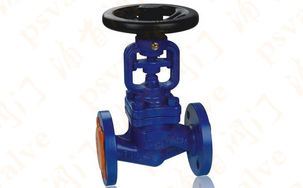

德標波紋管截止閥適用于公稱壓力PN1.6～6.4MPa，工作溫度-29～350℃的廣泛用于流體、高溫導熱油、液氨等介質。德標波紋管截止閥其關鍵部件金屬波紋管,下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障,確保閥桿零泄漏；開關無摩擦,密封不易磨損,啟閉力矩小。這種截止閥采用獨特的波紋管密封設計，從而完全消除了閥桿填料密封泄漏的問題，滿足最嚴格的泄漏等級要求。波紋管截止閥的零泄漏特性改善了設備的安全性，節約大量能源，減少了維修費用，可工業應用提供了清潔安全的工作環境。

德標波紋管截止閥結構特點
1、產品結構合理、密封可靠,雙重堅固耐用的波紋管密封設計（波紋管+填料）,保證閥桿的零泄漏。沒有流體損失,降低能源損失,提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
4、雙層波紋管、維修方便波紋管密封閥桿、雙重密封 位置指示、無升降手輪

設計標準 DIN3356

結構長度 DIN3202

連接法蘭 DIN2543-2545

試驗和檢驗 DIN3230

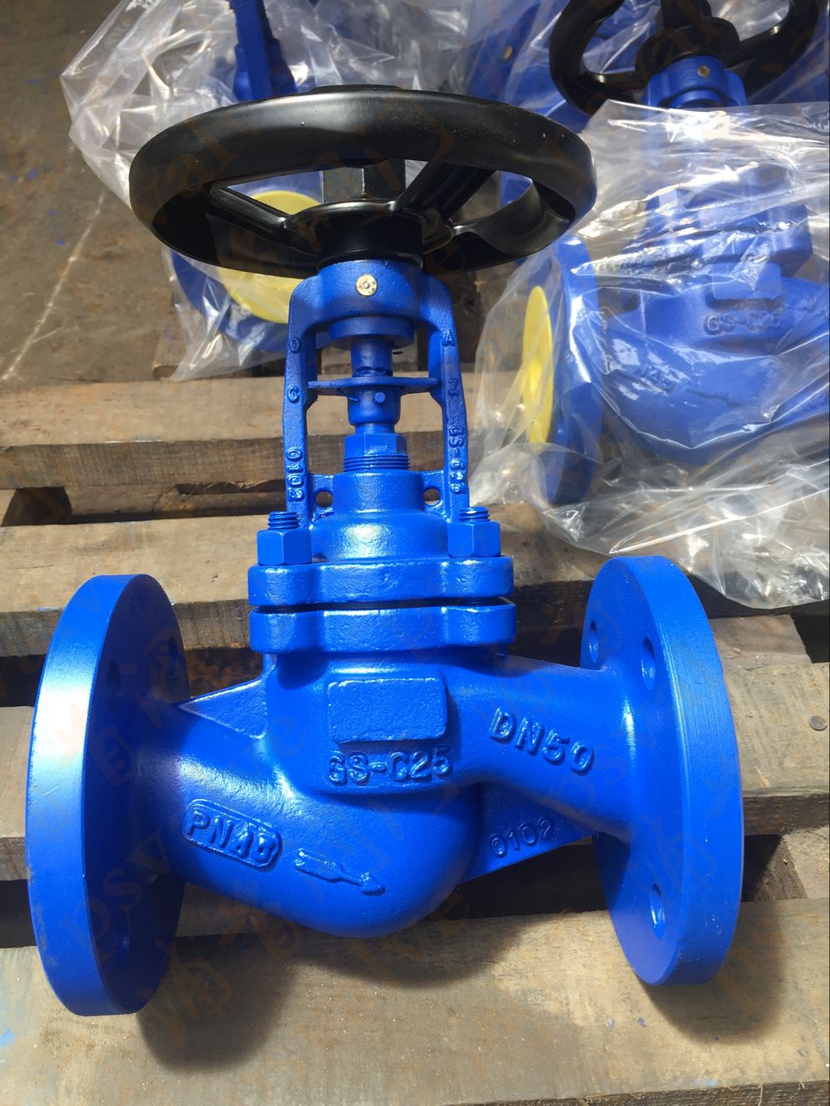

實物圖片

德標波紋管截止閥制造標準

壓力試驗

產品特點

產品用途

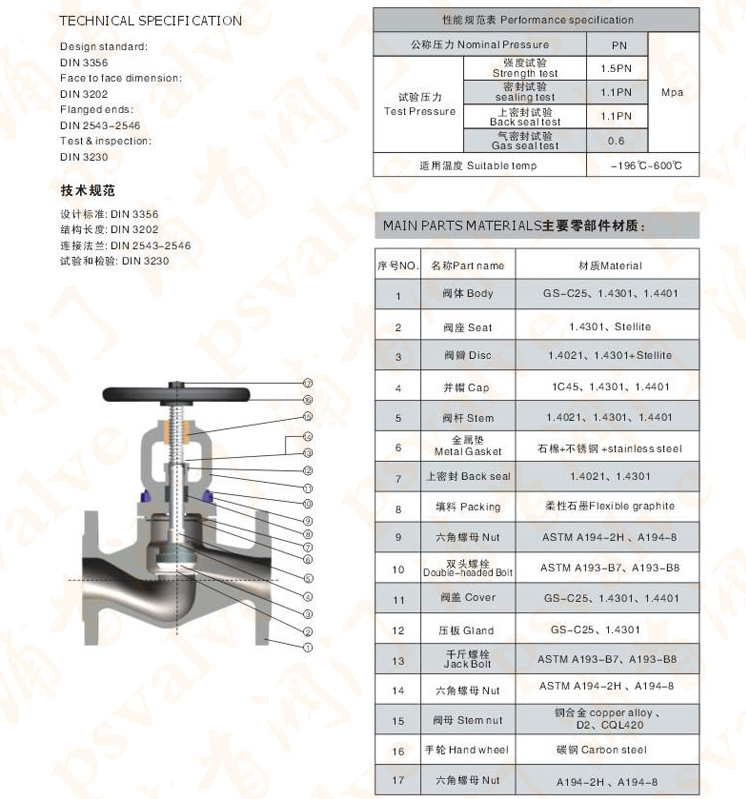

主要零件材料及性能

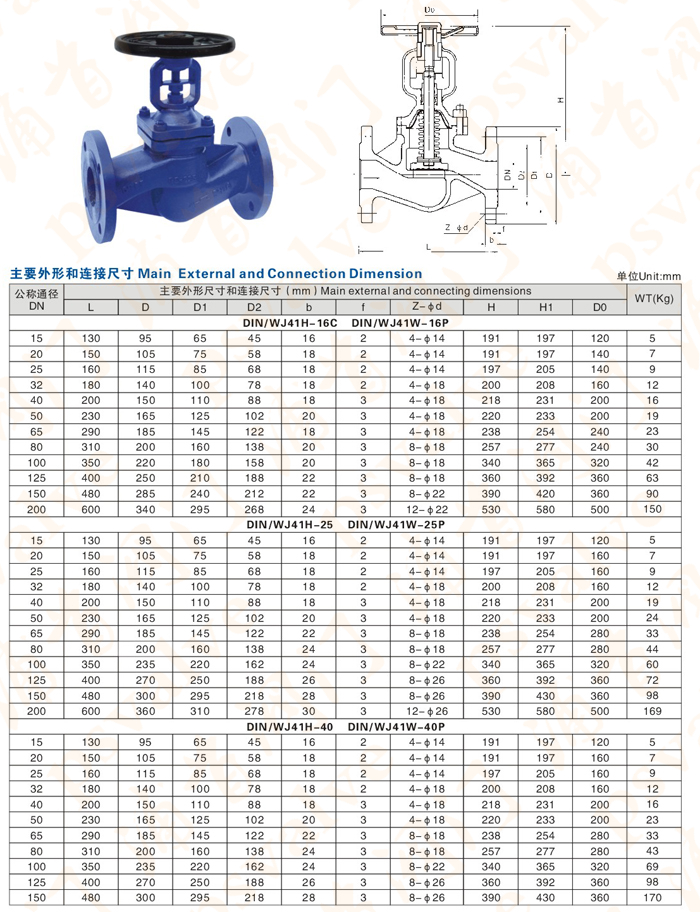

德標波紋管截止閥,DIN波紋管截止閥參數尺寸圖:
