側裝式偏心半球閥,PQ340F側裝式偏心半球閥是近年來在歐美廣泛應用的閥門產品。它通過轉動蝸輪（或電動）機構，帶動偏心半球轉動，從而實現閥門的啟閉。流阻小，密封可靠，性能穩定。被廣泛應用于市政污水處理、供水及其它流體控制系統。

產品特點
側裝式偏心半球閥產品簡介：

側裝式偏心半球閥是新一代通用球閥，因其優越的性價比將是未來其他球閥的替代產品。目前國內偏心半球閥的推廣度還不夠高，因此應用的也還不夠廣泛。側裝式偏心半球閥的密封半球體裝配是從法蘭一側裝入。這種結構方便維修，不用從管道上整個拆卸，更耐磨，操作更輕松等優點。

側裝式偏心半球閥工作原理：

側裝式偏心半球閥借助驅動機構帶動閥軸轉動90°運動。此時，固定在閥軸上的偏心閥瓣（半球）同步旋轉90°。順時針旋轉，偏心閥瓣進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封，關閉閥門。逆時針旋轉時，偏心閥瓣則迅速脫離閥座，旋轉90°時，閥門為全開狀態。偏心半球閥適用范圍：該系列閥門適用于石油，化工，治金，電力，輕紡，造紙，水利等各部門中低壓管路系統，同時還適用于污水處理，蒸汽，空氣，煤氣，沙漿，礦漿等弱污濁流體介質的輸送和截流，節流等。

側裝式偏心半球閥產品特點：

1、通用閥:設計合理，結構緊湊，具有流通阻力小，密封性好，操作輕便靈活，特別適應水、污水、蒸汽、紙漿等介質的低壓管網，能夠配制電動、氣動裝置，可實現遠距離自動化操作。

2、煤粉噴吹專用：用來控制含塵氣體、顆粒流體的煤粉噴吹等固體輸送的理想設備，廣泛應用于冶金、選礦、電力等生產工藝中高爐煤粉噴吹、制粉系統以及除塵系統中的各種管線控制。

3、石油化工專用：針對石油化工行業使用壓力高、溫度高，充滿易燃、易爆、一般弱酸弱堿易腐蝕的介質，具有密封性好，耐腐蝕，啟閉輕便，能夠自動切除閥面結垢物等特點。

4、高爐煤氣、燃氣專用：密封副采用Cr—Mn—Si硬質合金，耐火防爆防靜電，密封副抗高溫560℃，其抗腐蝕和抗咬合能力均是不銹鋼密封副的6倍以上，特別適宜在煤氣、焦爐煤氣、水煤氣、液化氣、天然氣的管道輸送與加壓門站上使用。

5、料漿混流體專用:輸送易沉淀結垢、結晶析出的溶液礦漿、料漿灰渣等工藝流程中兩相混流體介質最理想的工藝閥門，能夠在關閉時破除結垢物障礙實現順利關閉。它結構新穎、設計獨特，具有高效節能、耐磨性好、密封可靠、操作輕便、啟閉迅速、壽命長等優點。

6、管線專用:屬于直通式半球閥，無縮徑，閥體通道與管線連接的管道成直管相通，截面積相等，阻力小于縮徑，全開、全閉只要轉動90度即可達到，方便長距離管線輸送控制。

側裝式偏心半球閥結構特點：

一、密封副（閥芯，閥座）——雙金屬，實現金屬球面環帶硬密封，防火防爆；

二、密封嚴緊，閥芯和閥座的密封是球面線接觸，靠三維偏心實現零泄漏；

三、密封副的閥芯留有補償量，閥門使用較長時間發現密封副磨損時，只需松動手輪側的限位螺栓，關閉時再轉動少許，仍可實現可靠密封，延長使用壽命。

四、可將壓緊套擰掉，調整或更換閥座，閥門仍可繼續使用，避免了現行眾多閥門密封失效后整臺報廢的弊端。

產品參數說明

1．水損為零。采用偏心結構，閥門開啟后，流道完全暢通，水頭損失為零?？晒?jié)約大量能源。
2．可靠的密封方式。軟密封結構具有自密封性能，硬密封結構具有彈性補償性能。
3．耐磨損，使用壽命長。球閥在開啟后，球冠偏置于閥體內，不被介質直接沖刷。
4．自動清污功能。硬密封偏心半球閥的球冠邊沿采用刀刃狀，不但可以刮去閥座上的污垢，還可以切斷雜物。
5．啟閉迅速。偏心曲軸旋轉90度即可實現啟閉，啟閉時間短
6．適合高流速。直通流道，堅固的偏心曲軸使之適用高流速且無振動。
1．適用介質：清水.原水（含泥沙）.污水.海水、蒸汽、煤氣、天然氣、油品等。
2．適用溫度：軟密封偏心半球閥為-40℃-135℃；硬密封半求閥為常溫至600℃左右
3．適用壓力：PN6-PN64。
4．公稱通經：DN50～DN1600

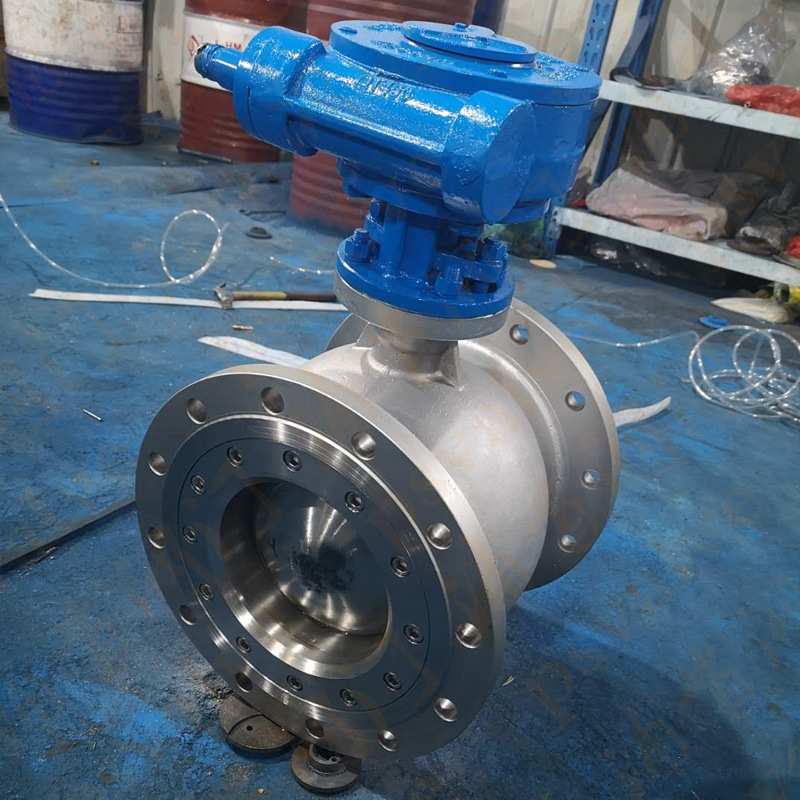

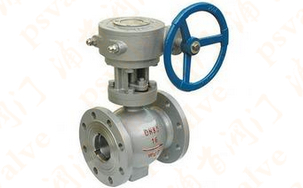

側裝式偏心半球閥實物圖

性能參數

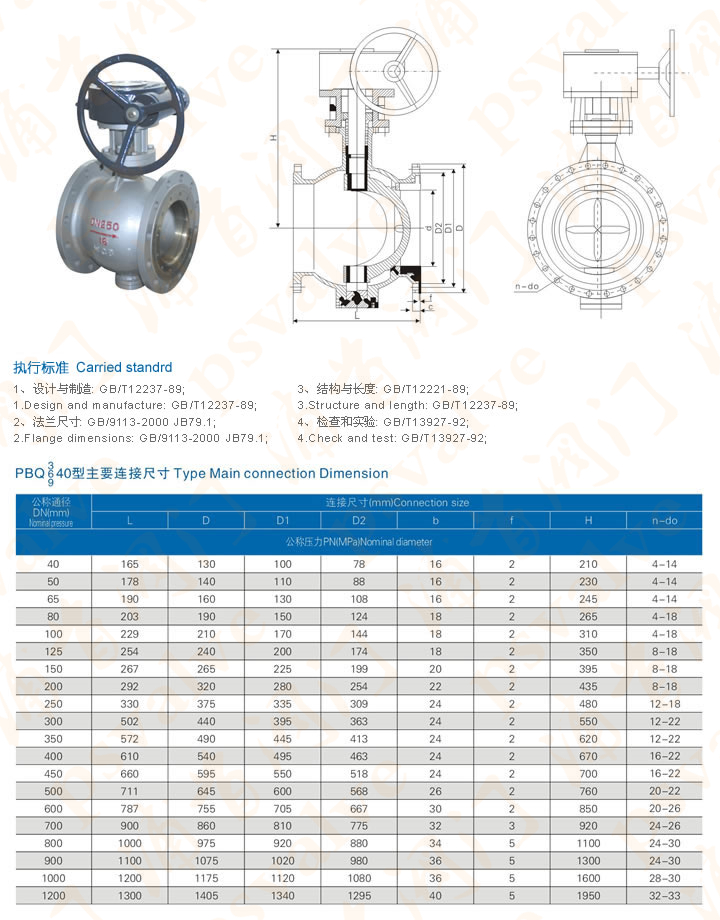

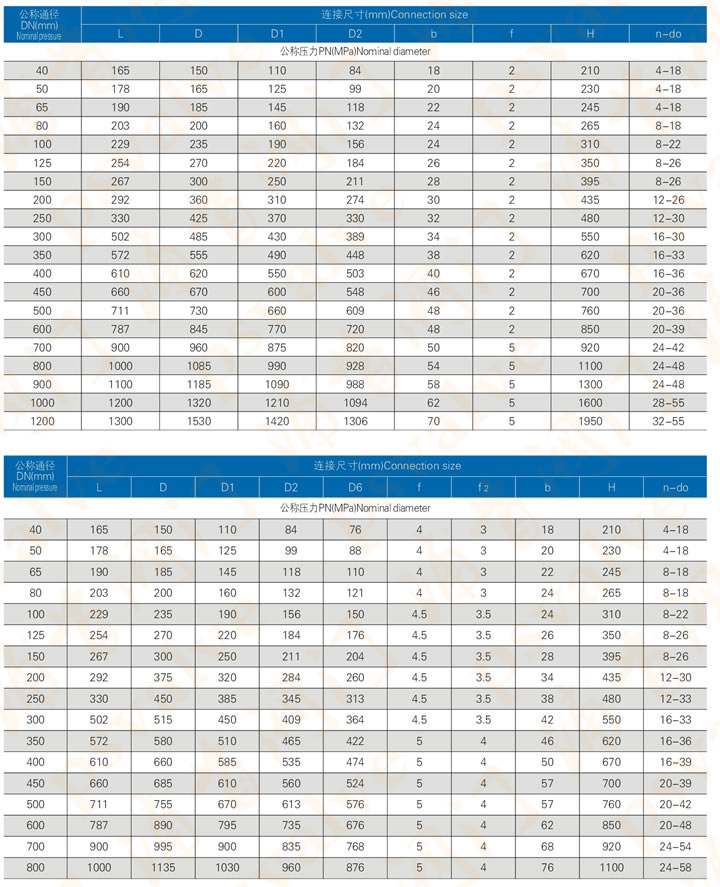

側裝式偏心半球閥,PQ340F側裝式偏心半球閥參數尺寸圖:
