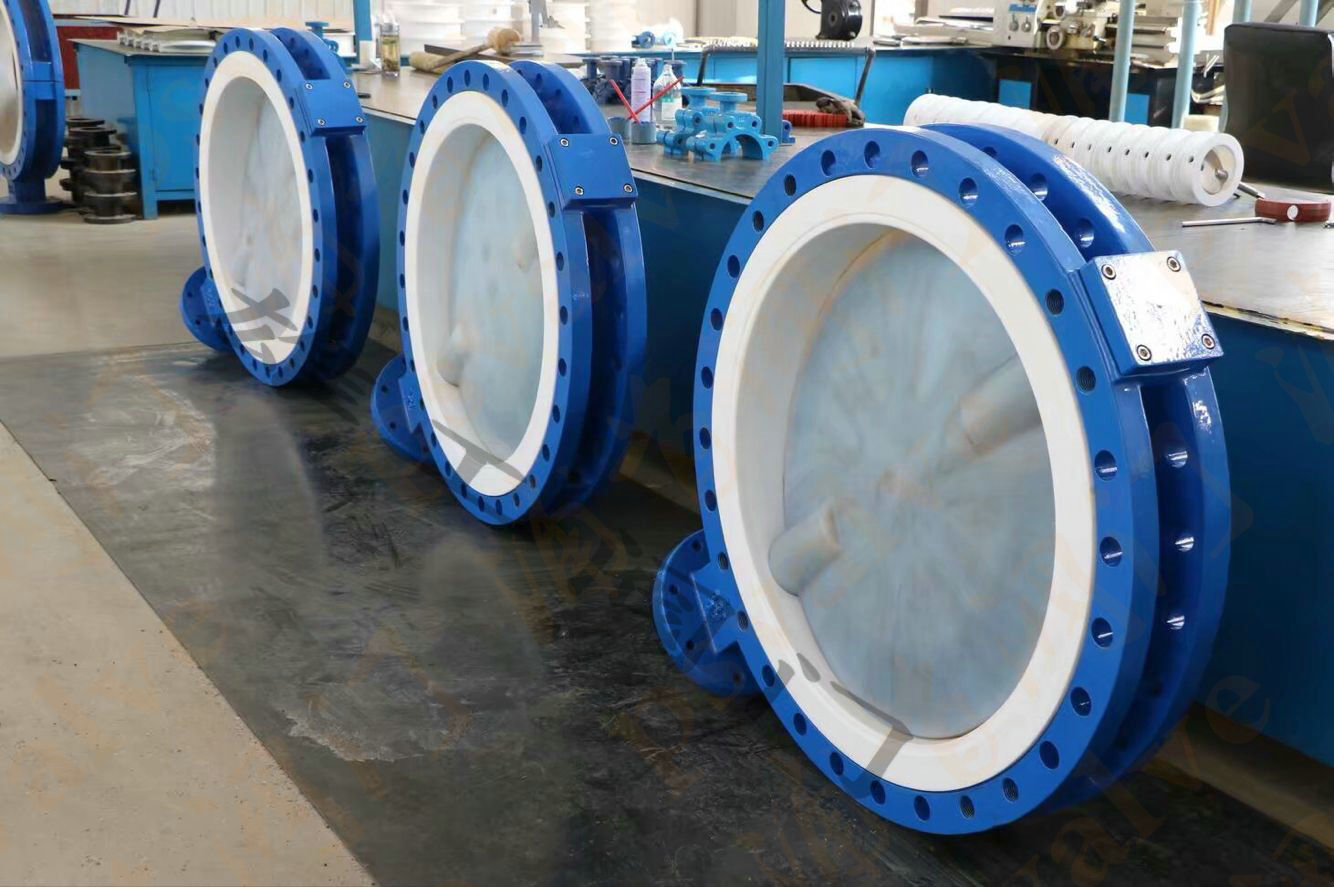

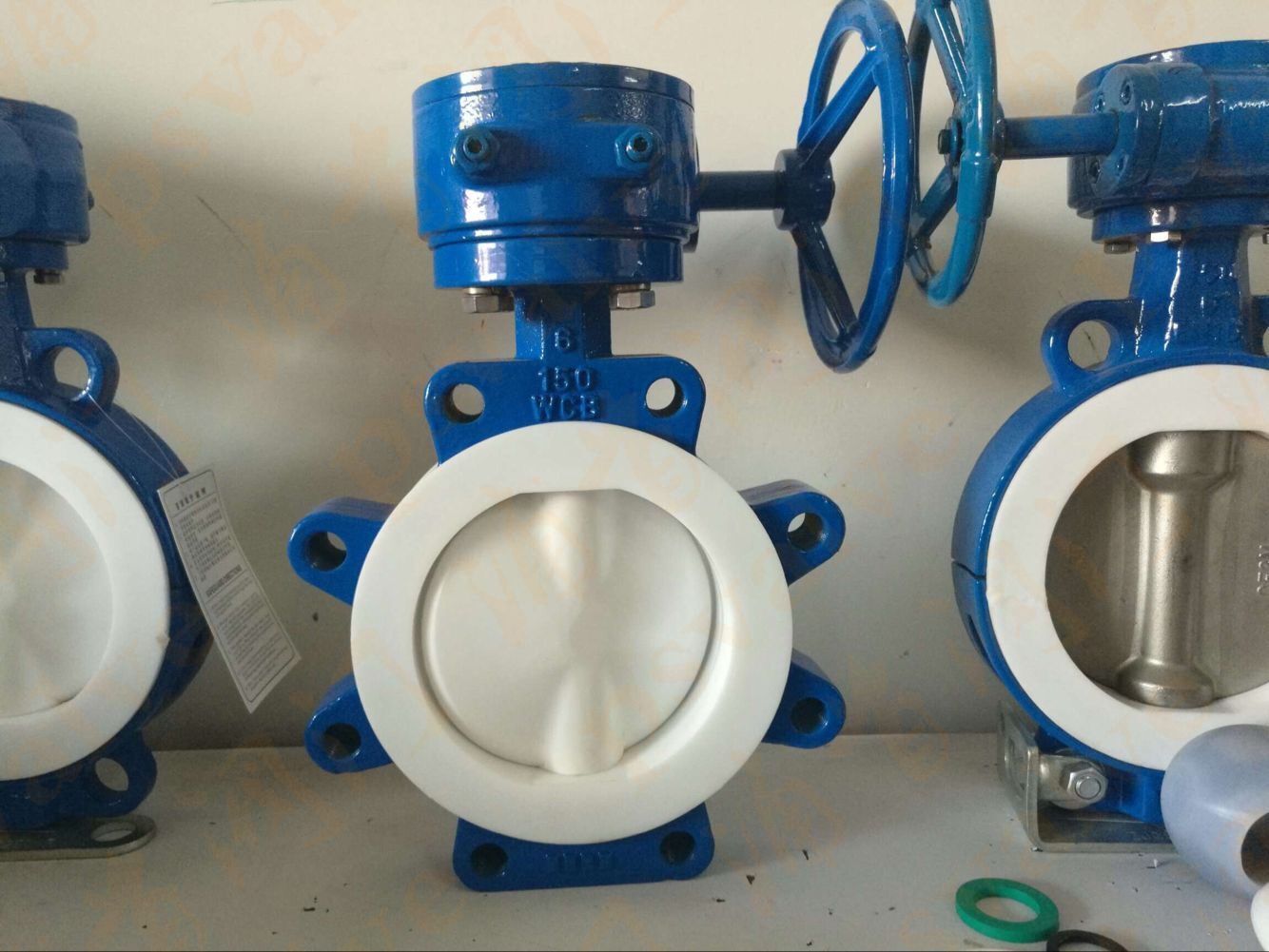

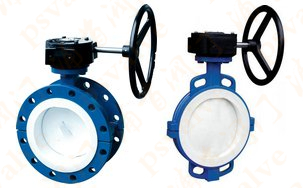

產品名稱：襯氟蝶閥

產品型號：D71F46/D371F4
產品口徑：DN40-1200
產品壓力：1.0Mpa-1.6Mpa
產品材質：F46,F3,F4

防腐蝕襯氟蝶閥,襯四氟蝶閥,全襯里蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿...

產品名稱：	襯氟蝶閥	產品型號：	D71F46/D371F4

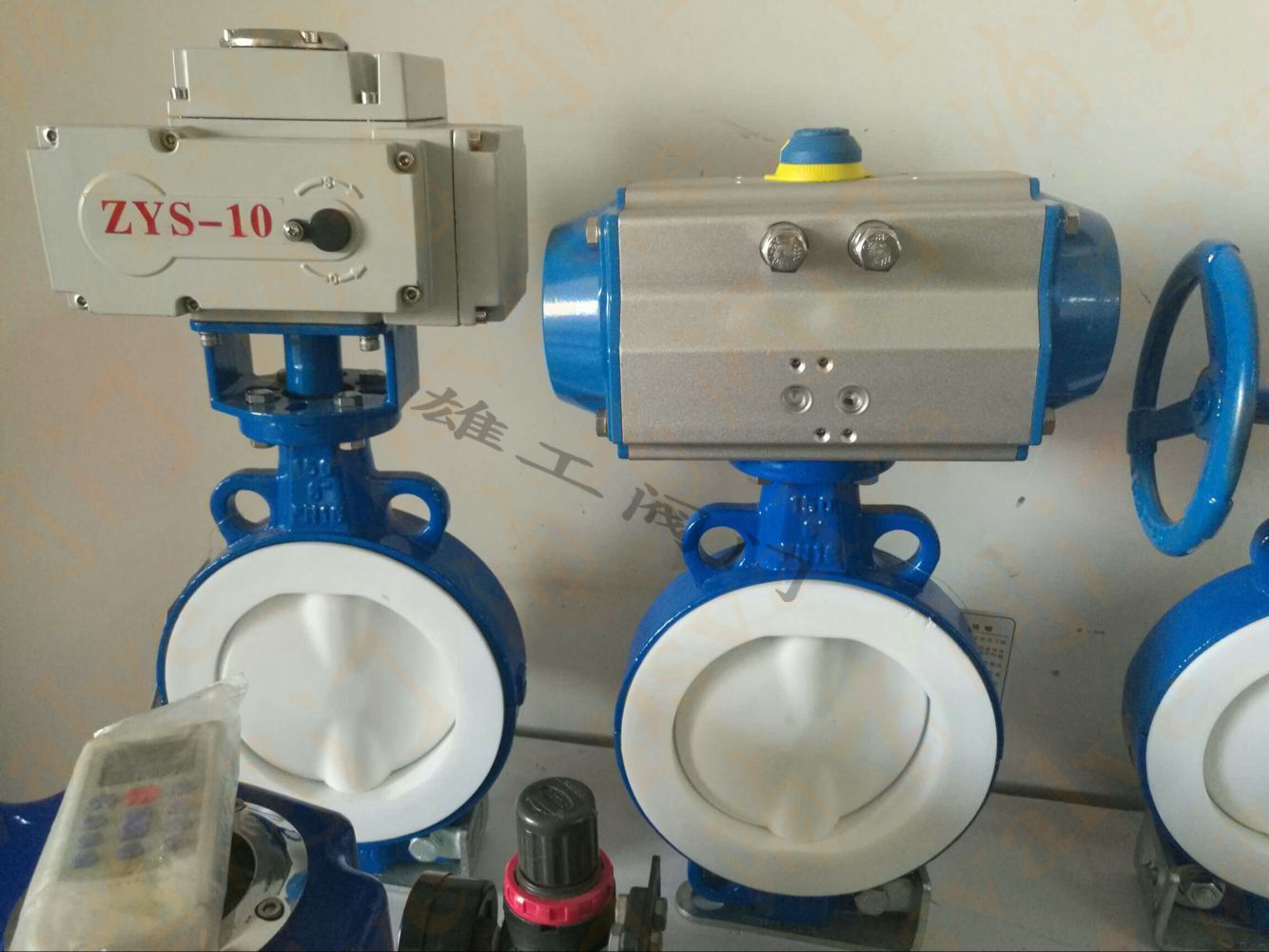

驅動方式：	手動,渦輪,電動,氣動	連接形式：	對夾式,法蘭式
結構形式：	中線	密封結構：	軟密封
壓力范圍：	1.0Mpa-1.6Mpa	公稱通徑：	DN40-1200
常用材質：	F46,F3,F4	銘牌：	浦首品牌

防腐蝕襯氟蝶閥,襯四氟蝶閥,全襯里蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

襯氟蝶閥參數：

公稱通徑：DN40-DN1200
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~120℃
適用介質：任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼等
連接方式：法蘭連接
設計制造：GB12238-89
結構長度：GB12221-89
法蘭標準：JB/T79
檢查試驗：GB/T13927-92

襯氟蝶閥特性：

①設計新穎、合理、結構獨特，重量輕，啟閉迅速；
②操力矩小，操作方便，省力靈巧；
③可以任何位置安裝，維修方便；
④密封件可以更換，密封性能可靠達到雙向密封零泄漏；
⑤密封材料耐老化、耐腐蝕，使用壽命長等特點。

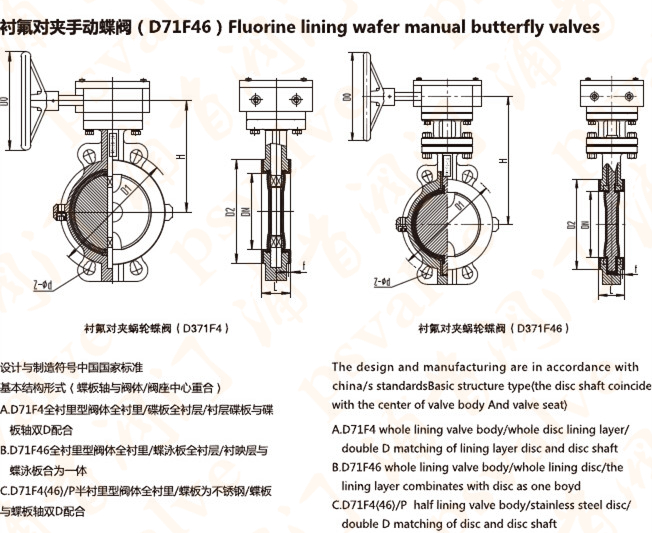

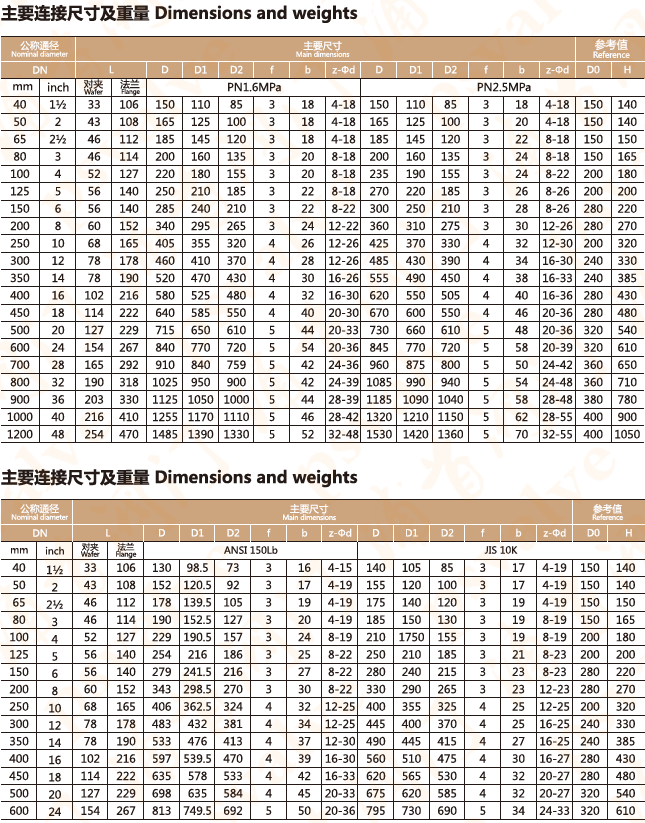

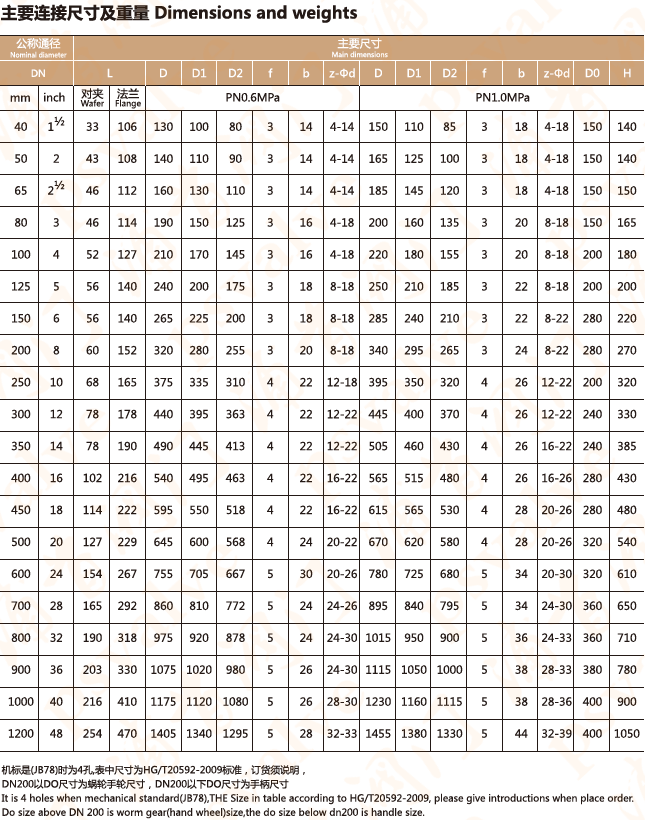

襯氟蝶閥,襯四氟蝶閥,全襯里蝶閥尺寸結構圖：

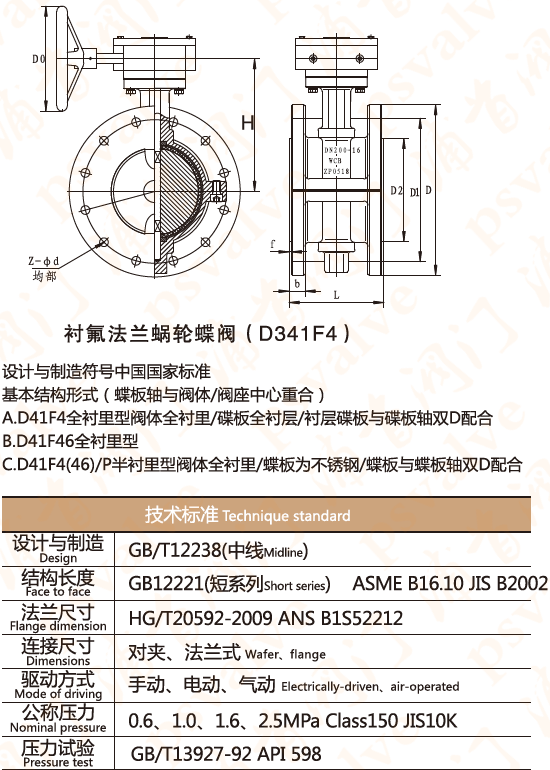

襯氟蝶閥(圖4)
