您現在的位置：首頁 > 各類閥門選型 > 閘閥

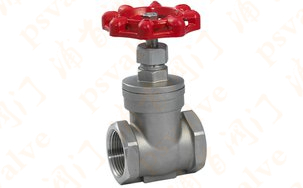

產品名稱：絲扣閘閥

產品型號：Z15W,Z11Y,Z11H
產品口徑：DN15-80
產品壓力：1.6-6.4MPa
產品材質：不銹鋼,鍛鋼,鑄鋼

絲扣閘閥,Z15W不銹鋼絲扣閘閥,美標絲扣閘閥設計特點結構簡單，制造和維修比較方便。工作行程小，啟閉時間短。密封性好，密封面間磨擦力小，壽命較長。產品范圍體材料:不銹鋼口徑:1/2"~3"(DN15~...

產品名稱：	絲扣閘閥	產品型號：	Z15W,Z11Y,Z11H
驅動方式：	手輪	連接形式：	絲扣
結構形式：	楔式	密封結構：	硬密封
壓力范圍：	1.6-6.4MPa	公稱通徑：	DN15-80
常用材質：	不銹鋼,鍛鋼,鑄鋼	銘牌：	浦首品牌

絲扣閘閥,Z15W不銹鋼絲扣閘閥,美標絲扣閘閥設計特點
結構簡單，制造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
產品范圍
體材料:不銹鋼
口徑:1/2"~3"(DN15~DN80)
連接方式:BSP,BSPT, NPT
壓力范圍:200WOG
工作溫度:-46℃ - +180℃
操作方式:手輪
絲扣閘閥標準規范
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
5、螺紋類型G.NPT.BSPT.BSP.DIN259/2999
6、適用溫度范圍：-20～200℃～350℃
7、適用介質：水、油、氣及某些腐蝕性液體(W.O.G)

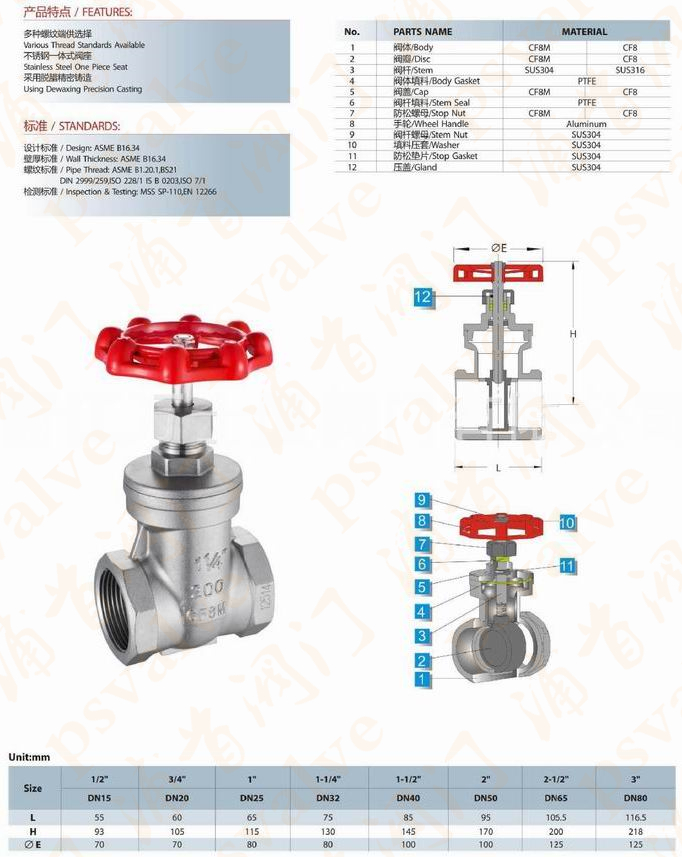

主要零部件材料：

序號	零件名稱	材質
1	閥體	不銹鋼 CF8M/CF8
2	閘板	不銹鋼 CF8M/CF8
3	閥桿	不銹鋼 SS316/SS304
4	閥蓋	不銹鋼 CF8M/CF8
5	填料	聚四氟乙烯
6	止推墊片	不銹鋼 SS304
7	閥桿架	不銹鋼 SS316/SS304
8	填料	聚四氟乙烯
9	螺母	不銹鋼 SS304
10	填料壓蓋螺母	不銹鋼 SS316/SS304
11	手輪	鋁合金
12	銘牌	鋁
13	手輪墊片	不銹鋼 SS304
14	手輪螺母	不銹鋼 SS304
