您現在的位置：首頁 > 各類閥門選型 > 閘閥

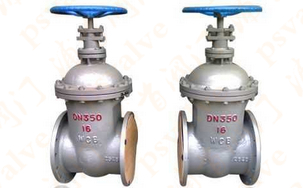

產品名稱：暗桿楔式閘閥

產品型號：Z45H
產品口徑：DN50-700
產品壓力：1.6-6.4Mpa
產品材質：鑄鋼,不銹鋼,合金鋼等

暗桿楔式閘閥密封面采用不銹鋼和硬質合金，使用壽命長。采用柔性石墨填料、密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動；結構型：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。廣泛適用于石油化...

產品名稱：	暗桿楔式閘閥	產品型號：	Z45H
驅動方式：	手動,電動	連接形式：	法蘭
結構形式：	楔式	密封結構：	硬密封
壓力范圍：	1.6-6.4Mpa	公稱通徑：	DN50-700
常用材質：	鑄鋼,不銹鋼,合金鋼等	銘牌：	浦首品牌

暗桿楔式閘閥密封面采用不銹鋼和硬質合金，使用壽命長。采用柔性石墨填料、密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動；結構型：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。廣泛適用于石油化工，冶金，水處理，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

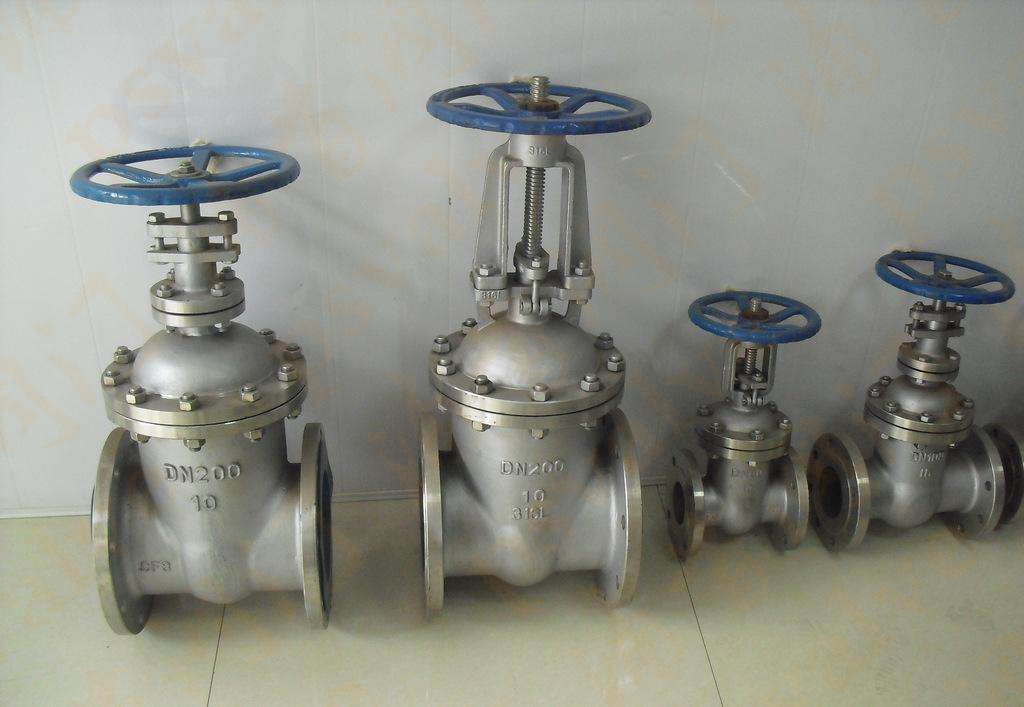

Z45H暗桿楔式閘閥實物圖片

暗桿楔式閘閥(圖1)

性能：

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45H-10C Z45W-10P Z45T-10C	1.0	1.1	1.5	-29~425℃	水、蒸汽、油品
Z45H-16C Z45W-16P Z45T-16C	1.6	1.76	2.4

Z45H暗桿楔式閘閥的主要材料：

型號	閥體、閥蓋、閘板	密封圈	閥桿	填料
Z45H-10C Z45W-10P Z45T-10C	碳鋼、不銹鋼	不銹鋼黃銅	不銹鋼、銅	柔性石墨環 浸油石棉盤根
Z45T-16C Z45W-16P Z45H-16C

Z45H暗桿楔式閘閥主要外形尺寸：

口徑 DN（mm)	Z45H-10C				Z45H-16C
口徑 DN（mm)	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	178	160	300	180	250	355	240	180
65	190	180	340	180	270	375	240	180
80	203	195	360	200	280	435	280	200
100	229	215	400	200	300	500	320	200
125	254	245	500	240	325	615	360	240
150	267	280	550	240	350	675	360	240
200	292	335	620	320	400	750	400	320
250	330	390	700	320	450	970	450	320
300	356	440	800	400	500	1145	560	400
350	381	500	950	400	550	-	-	400
400	406	565	1050	500	600	-	-	500
450	432	615	1175	500	650	-	-	500
500	457	670	1410	720	700	-	-	720
600	508	780	1550	720	800	-	-	720
700	610	895	1800	800	900	-	-	800
800	660	1010	2170	-	-	-	-	-
900	711	1110	2300	-	-	-	-	-
1000	811	1220	2600	-	-	-	-	-
1200	1015	1450	-	-	-	-	-	-
