產品名稱：	正齒輪閘閥	產品型號：	Z441Y，Z441H
驅動方式：	正齒輪	連接形式：	法蘭,焊接
結構形式：	閘板	密封結構：	硬密封,軟密封
壓力范圍：	1.6-32.0MPa	公稱通徑：	DN50-600
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

Z462Y,Z460Y正齒輪閘閥,是在手動閘閥的基礎上,安裝正齒輪頭驅動,以方便高壓閘閥的開啟與關閉。正齒輪閘閥的開啟關閉比手動Z41H型要省力得多。在高壓狀態下一個人便可輕松開啟。

正齒輪閘閥引用標準：
設計與制造：GB12234
結構長度：GB12221
壓力溫度等級：GB9131GB/T74HG20604
連接法蘭：JG/T79GB9113HG20593-20635
試驗與檢驗：GB13927JB/T9092正齒輪閘閥Z441H-16C用途：
高壓法蘭連接鋼制閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

結構特點
1.符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。
2.閘板與閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

正齒輪閘閥的主要性能規范 Capability Criterion：

型號	公稱壓力PN(MPa)	試驗壓力ps(MPa)			適用介質	工作溫度(℃)
		強度	密封(液)	低壓密封(氣)
Z441H-25C	2.5	3.8	2.8	0.6	水、蒸汽、油	≤425
Z441H-40C	4.0	6.0	4.4	0.6		≤425
Z441Y-40I	4.0	6.0	4.4	0.6		≤550
Z462Y,Z460YY-40P	4.0	6.0	4.4	0.6	酸、堿類	≤200
Z462Y,Z460Y-64C	6.4	9.6	7.0	0.6	水、蒸汽、油	≤425
Z441Y-64IGZ441Y-64I	6.4	9.6	7.0	0.6		≤550
KZ441Y-64P	6.4	9.6	7.0	0.6	酸性天然氣	≤200
Z441H-100CZ441Y-100C	10.0	15.0	11.0	0.6	水、蒸汽、油	≤425
Z441Y-100I	10.0	15.0	11.0	0.6		≤550

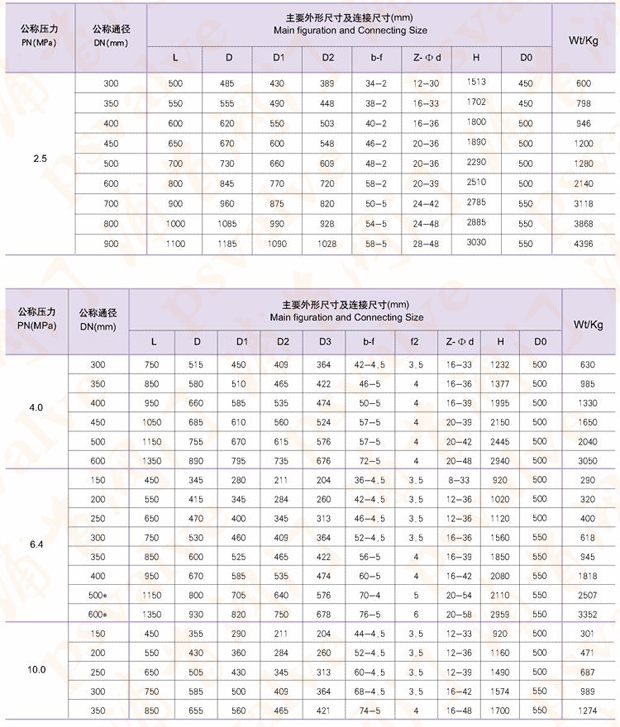

正齒輪閘閥,Z462Y正齒輪傳動閘閥相關尺寸圖:
